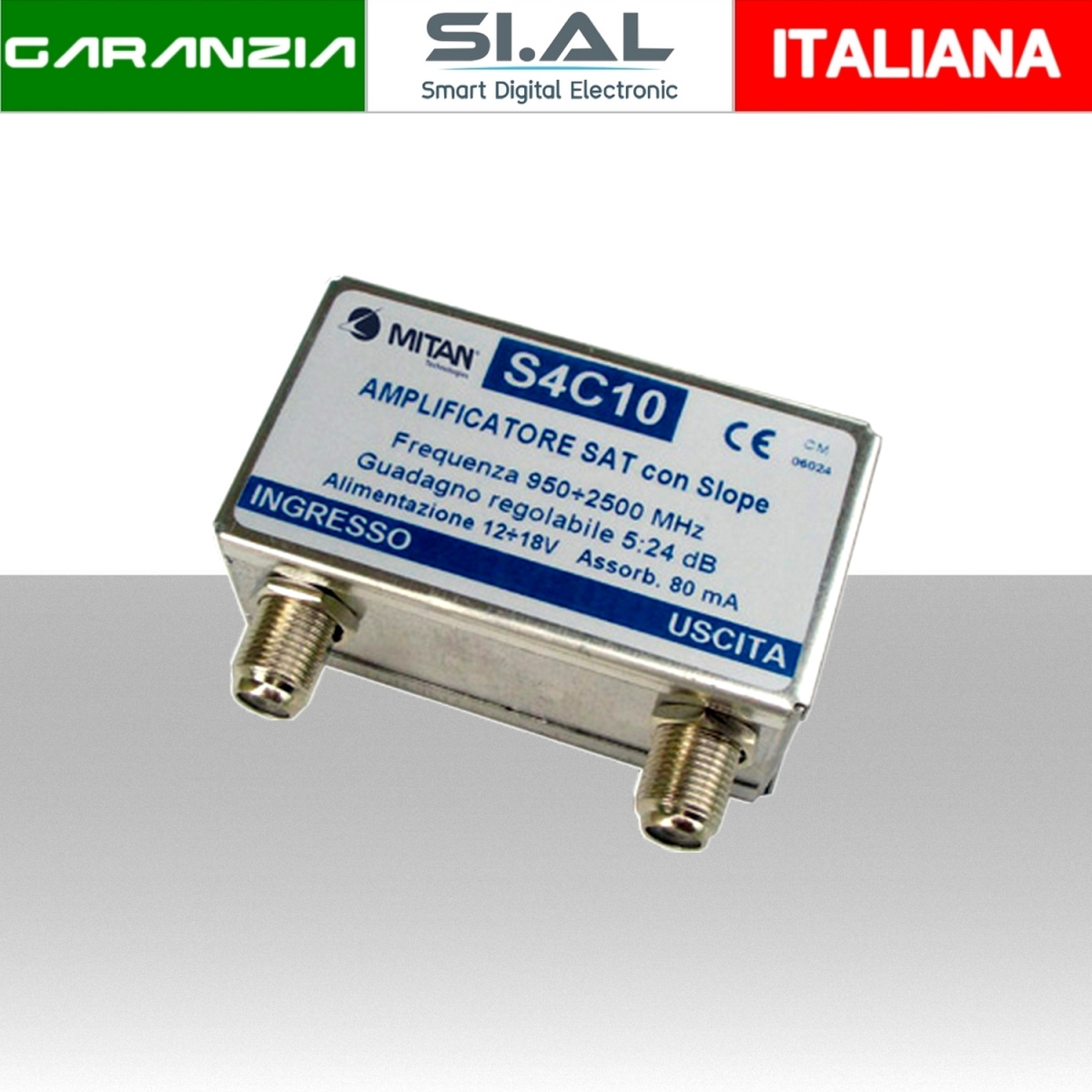

Amplificatore di linea Regolabile per segnale satellitare Mitan S4C10

Il Mitan S4C10 è un amplificatore di linea satellitare dal guadagno regolabile 15-24dB,serve a compensare la perdita di segnale che si verifica lungo la tratta di un cavo coassiale.
L'alimentazione viene fornita direttamente dal decoder attraverso lo stesso cavo coassiale.

È molto importante posizionare l'amplificatore nel punto giusto per evitare problemi. L'obiettivo è amplificare un segnale "pulito" che sta iniziando a indebolirsi, non un segnale già corrotto o disturbato.

✅ La sua posizione esatta dipende dal tipo di impianto e dal problema che si vuole risolvere, ma ci sono due scenari principali:

✓ Su lunghe distanze: L'utilizzo più comune è per compensare la perdita di segnale su cavi molto lunghi. Se la distanza tra la parabola e il decoder supera i 30-40 metri, il segnale si indebolisce notevolmente. In questo caso, l'amplificatore S4C10 viene inserito circa a metà percorso (o comunque a ridosso del decoder), in modo da amplificare il segnale prima che diventi troppo debole per essere decodificato correttamente.

✓ In impianti con multiswitch o splitter: Quando un'unica parabola deve servire più appartamenti o ricevitori, si utilizzano dei dispositivi chiamati multiswitch o splitter. Questi dispositivi dividono il segnale in più linee, e questa divisione comporta una perdita di potenza del segnale su ogni singola linea.

In questo caso, l'S4C10 può essere utilizzato per:
Amplificare il segnale in ingresso al multiswitch, se il segnale dalla parabola è debole.
Amplificare una singola linea in uscita dal multiswitch, se una particolare tratta di cavo verso un decoder è più lunga delle altre.

SPECIFICHE DATI TECNICI

• Numero Ingressi: 1
• Guadagno (regolabile con trimmer da 15dB a 24dB )
• Slope: 5dB
• Alimentazione: 12 ÷ 18 V
• Assorbimento: 90 ma
• Banda Passante SAT: 950 ÷ 2450 MHz
• Connettore: F
• Livello di uscita: 105 dBμV
• Temperatura di Funzionamento: -10 ÷ +55°c
• Dimensioni 60x45x27mm ( compresi i connettori )
