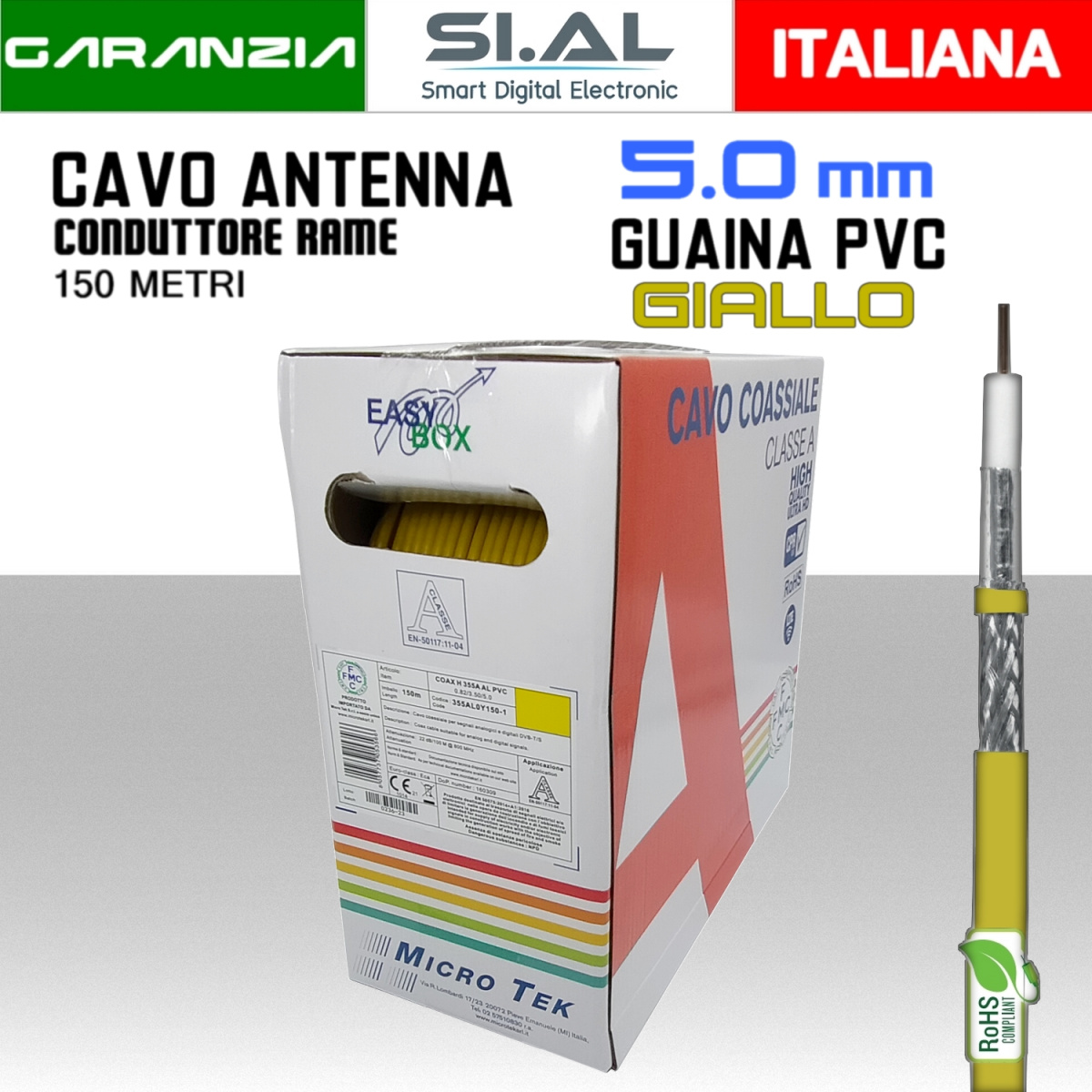

Cavo antenna TV 5 mm guaina gialla bobina 150 metri Rame e PVC Micro TEK

Cavo antenna TV coassiale classe A colorato modello Micro Tek 355AL0Y150-1 giallo diametro da 5 mm in bobina da 150 metri ,conduttore interno in rame rosso CU e copertura ottica treccia 78% ,ottima efficienza di schermatura , Guaina in PVC Shore78 altissima qualità di resistente e morbidezza adatto per la posa esterna ed interna attraverso le apposite canaline .Un cavo coassiale protetto dalle interferenze elettromagnetiche esterne ,che possono causare problemi di segnale sia video che audio,per questo motivo questo cavo TV è aprezzato e utilizzato da antennisti esperti che preferiscono adoperare prodotti di qualità sui propri impianti TV.Tenere in considerazione che il componente fondamentale di un impianto è proprio il cavo antenna, viene utilizzato per trasportare il segnale dell'antenna a tutti gli apparecchi collegati. Per questo è sempre meglio scegliere e adoperare questi cavi di qualità per l'impianto TV. Migliore è il cavo migliori saranno le prestazioni del vostro impianto televisivo
Questo cavo coassiale con guaina GIALLA viene utilizzato per facilitare l'installazione in distribuzione di un'impianto centralizzato con lnb quattro HV-HV o LNB WIDEBAND e multiswitch, il colore è per differenziare le polarità.

Caratteristiche fisiche

Conduttore interno: CU – Rame  rosso
Diametro del conduttore: 0,82 ± 0.02 mm
Dielettrico: Polietilene  espanso a gas
Diametro del dielettrico: 3,50 ± 0,15  mm
Conduttore esterno
I° schermo: Nastro Al/Pet/Al
Copertura: ≥ 120%
II° schermo: Treccia in TCCA
Copertura: ≥ 78%
Guaina esterna: PVC  (UV resistant) GIALLO
Spessore della guaina: ≥ 0,5 mm
Diametro esterno: 5,0 ± 0.15  mm

Caratteristiche elettriche

Impedenza: 75 ± 3 Ohm
Capacità: 53 ± 2 pF/m
Velocità di propagazione: 83%
Resistenza conduttore interno: 34,8 Ohm/km  @ 20° C
Resistenza conduttore esterno: 30,0 Ohm/km  @ 20° C
Isolamento del dielettrico: 2,0 kVdc
Tensione  di prova della guaina: 2,0 kVac

Attenuazione (dB/100 m @ 20°C)

10 MHz: 2,6 dB
50 MHz: 5,0 dB
100 MHz: 7,5 dB
230 MHz: 11,8 dB
470 MHz: 16,9 dB
860 MHz: 23,2 dB
1.000 MHz: 25,0 dB
1.350 MHz: 29,5 dB
1.750 MHz: 34,0 dB
2.150 MHz: 37,5 dB
2.400 MHz: 39,8 dB
3.000 MHz: 44,0 dB

Caratteristiche meccaniche e ambientali

Temperatura operativa: -20°C/+70°C
Temperatura di installazione: -5°C/+40°C
Raggio minimo  di curvatura: 8 volte il diametro
Peso: 25,0 gr/m

Reazione al fuoco

Euroclass: Eca  EN50575:2014+A1:2016–   D.o.P.  Nr. 160309

Norme tecniche e standard applicabili

EN 50117-9-2 (ex EN 50117-2-4) * p.q.a./ CEI 100-7
CEI UNEL 36762
RoHS 2002/95 EC & 2011/65 EC & Reach 2017/227 e s.m.i.
SMPTE 292M (1.45Gb/s)
D. Lgs. 116/2020
2001/95 UE – Sicurezza generale dei prodotti
C.P.R. 305/2011
Marchio CE / CE mark
*p.q.a.: per quanto applicabile (treccia in TCCA)

Stampigliatura sulla guaina

F.M.C - COAX H-355A  AL PVC–C-4  (Uo=400V) –  CEI UNEL  36762  – EN 50117-9-2 (ex EN 50117-2-4)  – 22dB /800 MHz- DIGITAL  INDOOR DROP  CABLE  – CLASS  A – Euro class Eca -  n° lotto – stampa metrica
