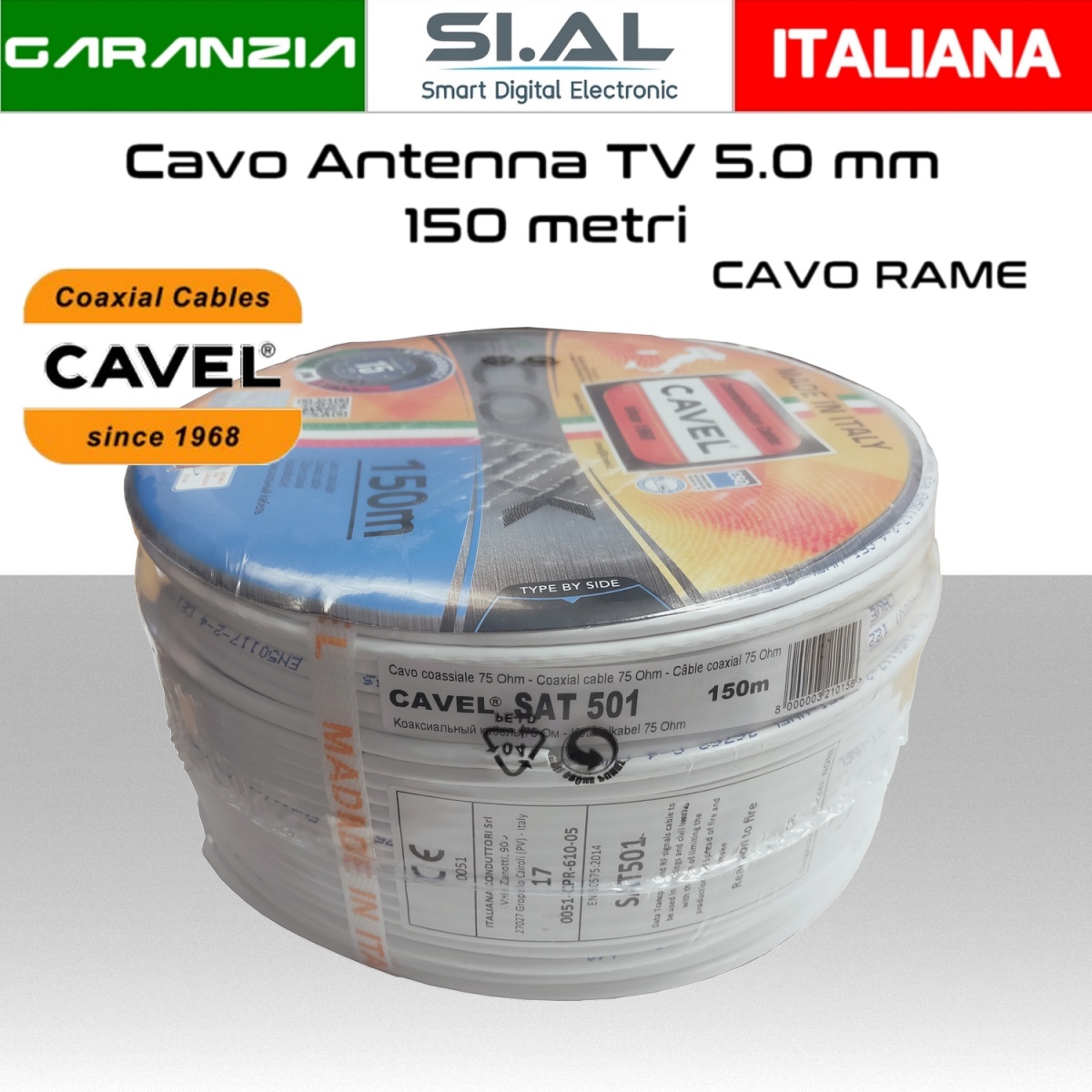

Cavo antenna TV coassiale classe B modello CAVEL SAT501 bianco diametro da 5 mm in bobina 150 metri ,conduttore interno in rame rosso CU e copertura ottica treccia 47%, buona efficienza di schermatura ,guaina bianca in PVC resistente e morbida,adatto per la posa principlmente in installazioni interne ma anche esterne attraverso le apposite canaline.Un cavo coassiale protetto dalle interferenze elettromagnetiche esterne,che potrebbero causare problemi di segnale sia video che audio.Tenere in considerazione che il componente fondamentale di un impianto TV è proprio il cavo antenna, viene utilizzato per trasportare il segnale dell'antenna TV a tutti gli apparecchi collegati. Per questo è sempre meglio scegliere e adoperare questi cavi di qualità per l'impianto TV. Migliore è il cavo migliori saranno le prestazioni del vostro impianto televisivo.
Classe CPR sec. UE 305/2011 (DoP)
Cavo per posa interna
a Norma EN 50117-2-4
PARAMETRI COSTRUTTIVI
• Conduttore interno Ø mm 0,80
• materiale Cu RAME
• Dielettrico Ø mm 3,50
• materiale PEG
• Nastro materiale APA
• Treccia materiale CuSn
• Copertura ottica treccia 47 %
• Diametro sopra Treccia Ø mm 4,00
• Guaina esterna Ø mm 5
• materiale PVC
PARAMETRI MECCANICI
Peso del rame kg/km 8,9
Peso del cavo kg/km 24,2
Min raggio di curvatura x 1/n mm 25/50
Massima forza di trazione N 90
PARAMETRI ELETTRICI
Impedenza Ohm 75±3@200 MHz
Capacità (@1kHz) pF/m 52 ± 2
Velocità di propagazione % 85
Attenuazioni (a 20°C)
a 5 MHz dB/100m 2,3
a 10 MHz dB/100m 2,8
a 30 MHz dB/100m 4,6
a 50 MHz dB/100m 5,6
a 200 MHz dB/100m 10,9
a 300 MHz dB/100m 13,7
a 470 MHz dB/100m 17,4
a 862 MHz dB/100m 23,3
a 1000 MHz dB/100m 25,2
a 1750 MHz dB/100m 34,0
a 2150 MHz dB/100m 38,2
a 2400 MHz dB/100m 40,4
a 3000 MHz dB/100m 44,2
Perdite di riflessione strutturali (SRL)
a 5 - 470 MHz dB >30
a 470 - 1000 MHz dB >28
a 1000 - 2000 MHz dB >26
a 2000 - 3000 MHz dB >22
Impedenza di trasferimento (Zt) Classe C
5 - 30 MHz mOhm/m < 23
Attenuazione
di schermatura (SA) Classe B
a 30 - 1000 MHz dB >80
a 1000 - 2000 MHz dB >80
a 2000 - 3000 MHz dB >75
Resistenza conduttore int/est (cc) Ohm/km 35,0 / 26,0
Resistenza di loop Ohm/km 61,0
Tensione di isolamento guaina (spark test) kV 2,5
Corrente massima (Ieff) A 4
