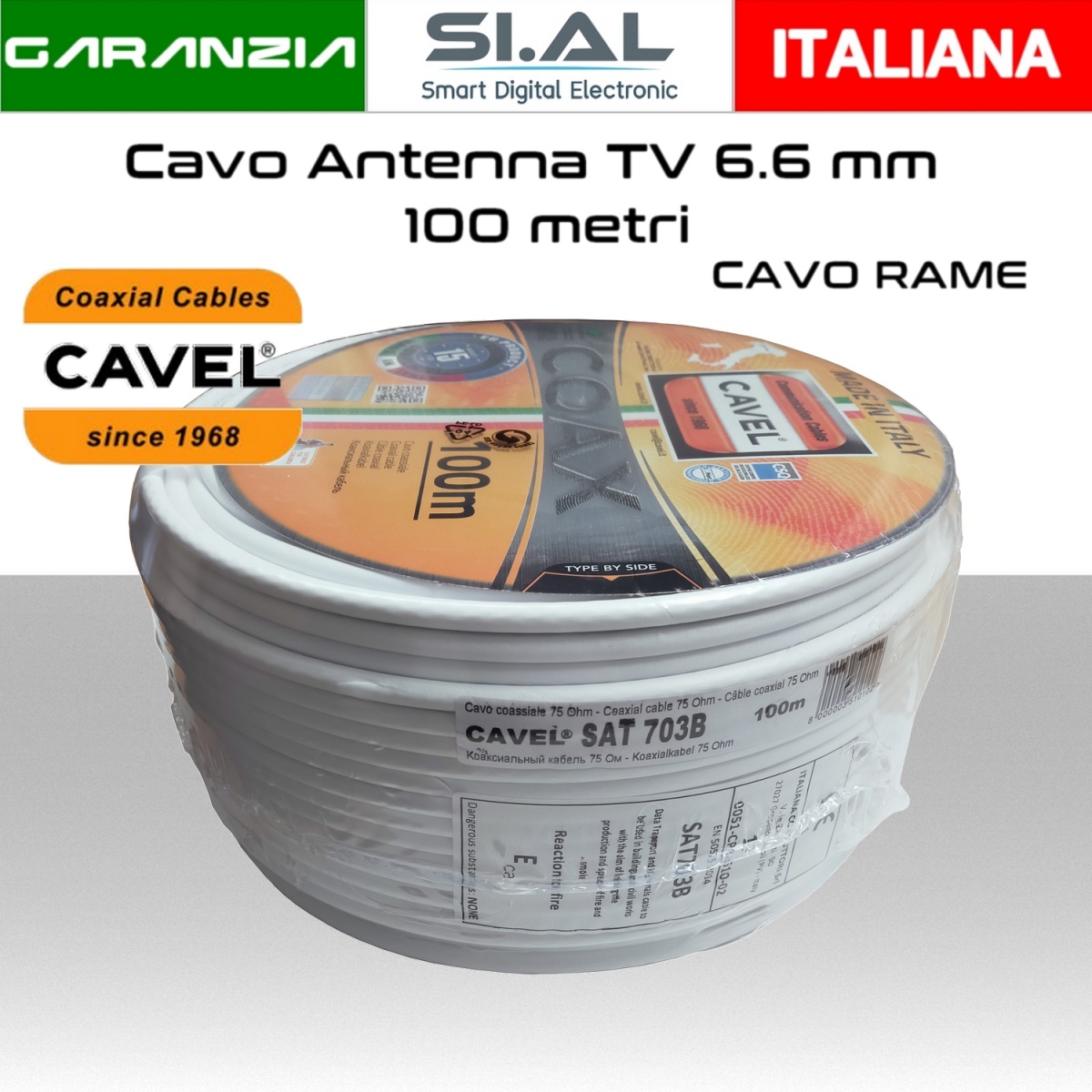

Cavo antenna TV coassiale classe B modello Cavel SAT703 bianco diametro da 6,6 mm in bobina 100 metri ,conduttore interno in rame rosso CU e copertura ottica treccia 45%,guaina bianca in PVC resistente e morbida,adatto per la posa principlmente in installazioni interne ma anche esterne attraverso le apposite canaline . Un cavo tv con buona efficenza di schermatura che permette di resistere alle interferenze elettromagnetiche esterne,che potrebbero causare problemi di segnale sia video che audio.Tenere in considerazione che il componente fondamentale di un impianto TV è proprio il cavo antenna, viene utilizzato per trasportare il segnale dell'antenna TV a tutti gli apparecchi collegati. Per questo è sempre meglio scegliere e adoperare questi cavi di qualità per l'impianto TV. Migliore è il cavo migliori saranno le prestazioni del vostro impianto televisivo.
• a Norma EN 50117-2-4
• Reazione al fuoco EN 50575
PARAMETRI COSTRUTTIVI
• Conduttore interno Ø mm 1,13
• materiale Cu rame
• Dielettrico Ø mm 4,80
• materiale PEG
• Nastro materiale APA
• Treccia materiale CuSn
• Copertura ottica treccia 45%
• Diametro sopra Treccia Ø mm 5,30
• Guaina esterna Ø mm 6,6
• materiale PVC
PARAMETRI MECCANICI
• Peso del rame kg/km 14,4
• Peso del cavo kg/km 39,5
• Min raggio di curvatura x 1/n mm 35/70
• Massima forza di trazione N 150
PARAMETRI ELETTRICI
• Impedenza Ohm 75±3@200 MHz
• Capacità (@1kHz) pF/m 52 ± 2
• Velocità di propagazione % 85
Attenuazioni (a 20°C)
a 5 MHz dB/100m 1,6
a 10 MHz dB/100m 2,1
a 30 MHz dB/100m 3,2
a 50 MHz dB/100m 4,1
a 200 MHz dB/100m 7,9
a 300 MHz dB/100m 9,8
a 470 MHz dB/100m 12,4
a 862 MHz dB/100m 17,1
a 1000 MHz dB/100m 18,5
a 1750 MHz dB/100m 24,9
a 2150 MHz dB/100m 27,9
a 2400 MHz dB/100m 29,6
a 3000 MHz dB/100m 33,4
Perdite di riflessione strutturali (SRL)
• a 5 - 470 MHz dB >30
• a 470 - 1000 MHz dB >28
• a 1000 - 2000 MHz dB >26
• a 2000 - 3000 MHz dB >22
Impedenza di trasferimento (Zt)
• 5 - 30 MHz mOhm/m < 23
Attenuazione di schermatura (SA)
• a 30 - 1000 MHz dB > 80
• a 1000 - 2000 MHz dB >80
• a 2000 - 3000 MHz dB >65
• Resistenza conduttore int/est (cc) Ohm/km 18,0 / 22,0
• Resistenza di loop Ohm/km 40,0
• Tensione di isolamento guaina (spark test) kV 3,0
• Corrente massima (Ieff) A 8
