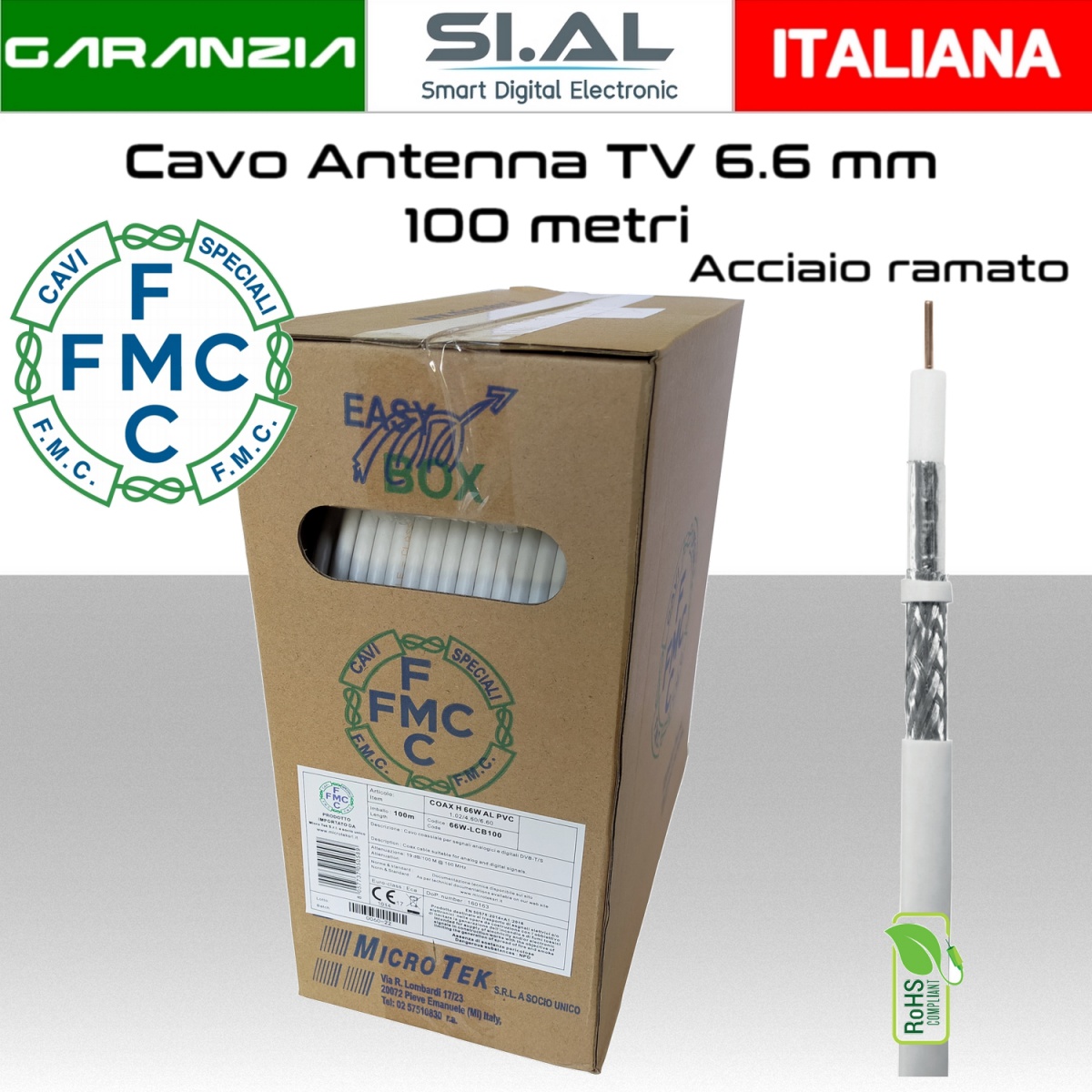

Cavo antenna TV 6,6 mm in bobina 100 metri CCS e PVC bianco Micro TEK

Cavo antenna TV coassiale classe C modello Micro Tek 66W-LCB100 bianco diametro 6,6 mm in bobina 100 metri ,conduttore interno Acciaio ramato CCS e copertura ottica treccia 45%, Guaina in PVC Shore78 altissima qualità ,adatto per la posa principlmente in installazioni interne ma anche esterne attraverso le apposite canaline . Un cavo coassiale economico ma di ottima struttura.

Compatibile con Sbobinatore svolgicavo portatile per Cavo Coassiale  CAVEL CABLEBOX

Caratteristiche fisiche
• Conduttore interno: CCS (Acciaio ramato)
• Diametro del conduttore: 1,0 ± 0.02 mm
• Dielettrico: Polietilene espanso a gas
• Diametro del dielettrico: 4,60 ± 0,15 mm
Conduttore esterno
• I° schermo: Nastro Al/Pet/Al
• II° schermo: Treccia in Alluminio
• Copertura: ≥ 45%
• Guaina esterna: PVC
• Colore: Bianco
• Spessore della guaina: 0,65 ± 0.10 mm
• Diametro esterno: 6,60 ± 0.10 mm

Caratteristiche elettriche
• Impedenza: 75 ± 3 Ohms
• Capacità: 54 ± 2 pF/m
• Velocità di propagazione: 84%
• Resistenza conduttore interno: 85,0 Ohm/Km @ 20° C
• Resistenza conduttore esterno: 37,8 Ohm/Km @ 20° C
• Isolamento del dielettrico: 2,5 kVdc
• Tensione di prova della guaina: 2,0 kVac

Attenuazione (dB/100 m @ 20C°)
10 MHz: 3,0 dB
50 MHz: 5,5 dB
100 MHz: 7,0 dB
230 MHz: 10,0 dB
470 MHz: 14,0 dB
860 MHz: 19,0 dB
1.000 MHz: 20,6 dB
1.350 MHz: 24,5 dB
1.750 MHz: 29,0 dB
2.150 MHz: 32,0 dB
2.400 MHz: 34,5 dB
3.000 MHz: 39,0 dB

Caratteristiche meccaniche
• Temperatura operativa: -15°C/+70°C
• Temperatura di installazione: -5°C/+40°C
• Raggio minimo di curvatura: 8 volte il diametro
• Peso: 46,0 gr/m

Reazione al fuoco
Euroclass: Eca EN50575:2014+A1:2016 – D.o.P. Nr. 160163
Cavo adatto per la posa singola o a fascio dove non sono richiesti particolari accorgimenti contro il rischio di propagazione degli incendi sui cavi in fascio. Il cavo non è adatto per l’uso in aree a rischio rilevante in caso di incendio ove sia richiesto l’impiego di cavi non propaganti l’incendio a bassa emissione di fumi e gas tossici (Euro- class Cca,s1b,d1,a1 o maggiore).

Norme tecniche e standard applicabili
EN 50117-9-2 p.q.a.* (ex EN 50117-2-4 p.q.a.*) - CEI 100-7 p.q.a.*
SMPTE 292M p.q.a.*
CEI UNEL 36762
RoHS 2002/95 EC & 2011/65 EC & Reach 2017/227
2014/35 UE p.q.a.* (ex 2006/95 UE) – Direttiva LVD
2001/95 UE – Sicurezza generale dei prodotti
C.P.R. 305/2011
Marchio CE
*p.q.a.: per quanto applicabile
