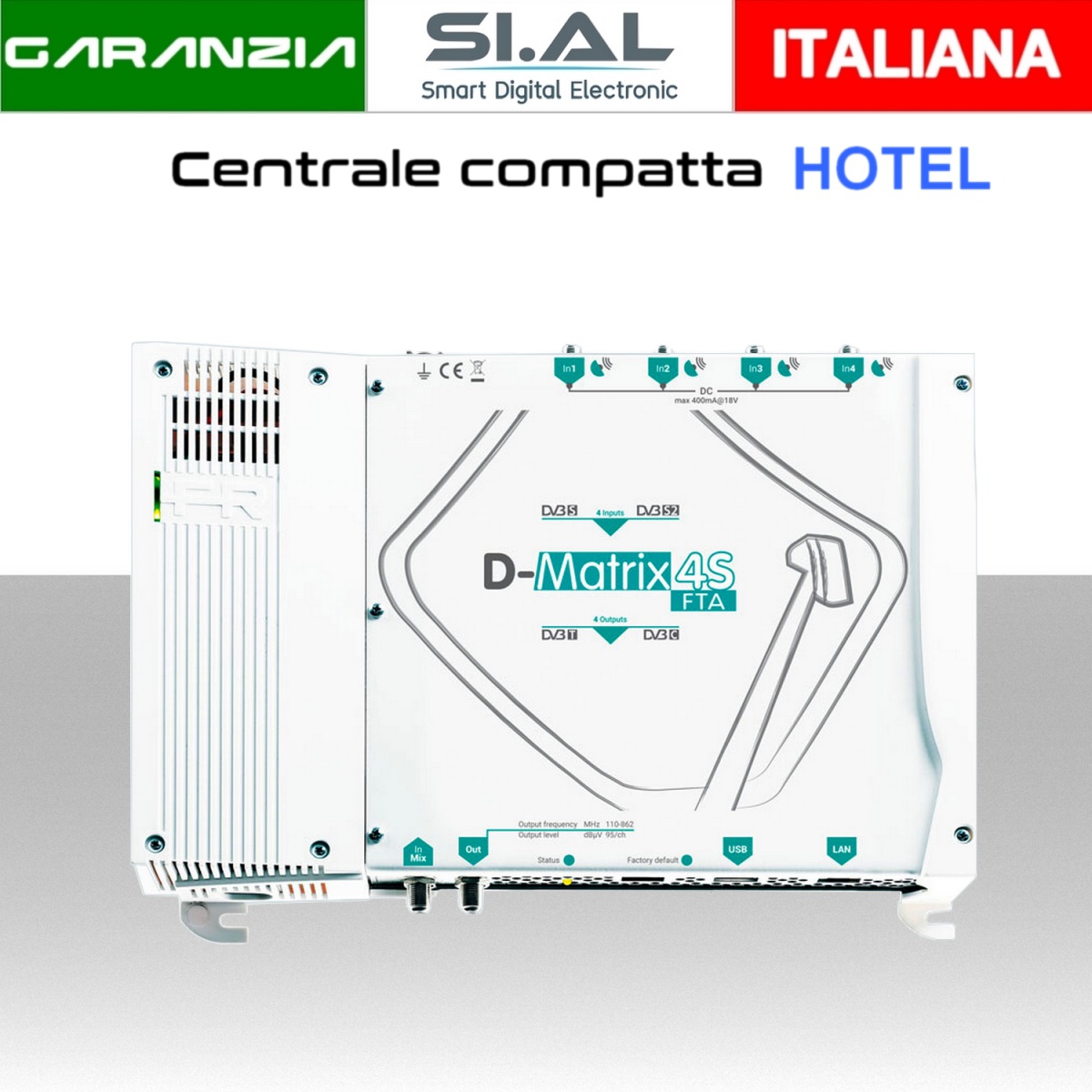

Centrale compatta D-MATRIX-4S FTA

La centrale compatta D-MATRIX-4S FTA a 4 ingressi SAT è un dispositivo ideale per gli hotel e per tutte le strutture collettive: Campeggi ,villaggi turistici, strutture pubbliche, strutture di accoglienza private, ecc.

Gli ingressi supportano la ricezione di segnali satellite DVB-S/DVB-S2
La programmazione della centrale si effettua collegandosi con un PC da rete locale o da remoto tramite la porta di rete.

Questa centrale fracarro ha la possibilità di modificare in tempo reale la lista dei canali distribuiti, senza risintonizzare i televisori.

SPECIFICHE TECNICHE

• Presa di alimentazione elettrica bipolare;
• Quattro ingressi satellitari DVB-S / DVB-S2 con gestione DiSEqC e controllo sovraccarico;
• Quattro led multicolore, uno per ogni ingresso, per l’indicazione dello stato dell’ingresso;
• Ingresso MIX che consente di miscelare il segnale generato dal dispositivo con uno proveniente da un impianto di ricezione televisiva od altro
prodotto che generi segnale RF;
• Uscita RF dei mux generati e di quanto proveniente dall’ingresso MIX;
• Porta di rete Ethernet 10base-T / 100Base-TX;
• Porta USB host per lo storage dei fi le .TS, l’aggiornamento firmware e salvataggio/ripristino della configurazione;
• LED multicolore per l’indicazione dello stato del sistema;
• Pulsante di ripristino (interno).
INGRESSI
• Ingressi 4
• Demodulazione DVB-S2 (8-PSK, QPSK), DVB-S (QPSK)
• Banda MHz 950-2150
• Dinamica AFC kHz ±5000
• Symbol rate Msymb/sec 2-45
• FEC 1/2, 2/3, 3/4, 5/6, 7/8, AUTO
• Telealimentazione mA 100 max (14V)
• Controlli LNB DiSEqC 1.0
• Livello dBµV 50-80
• Massimo bitrate ASI
USCITE
• Canali generati n°4 (2 coppie di multiplex digitali adiacenti)
• Standard DVB-T / DVB-C
• Range Canali S2-E69
• Frequenza MHz 111-862
• Passo di sintonia KHz 250
• Livello dBµV 95
• Regolazione livello dB 0-20
• Piattezza in banda ±1.5
• MER dB ≥36
• Reiezione alle spurie dB <-50
• Spettro Normale, invertito
• Modo di funzionamento Normale, portante singola
Modulazione DVB-T
• Modulazione QPSK, 16-QAM, 64-QAM
• Banda di ciascun canale MHz 6, 7, 8
• Numero portanti 2k, 8k
• Intervallo di guardia 1/4, 1/8, 1/16, 1/32
• FEC 1/2, 2/3, 3/4, 5/6, 7/8
Modulazione DVB-C
• Modulazione 16QAM, 32QAM, 64QAM, 128QAM, 256QAM
• Banda di ciascun canale MHz Dipende dal symbol rate di uscita
• FEC Reed Solomon (204, 188)
• Symbol rate Msymb/sec 1000-6999
Caratteristiche generali
• USB Aggiornamento SW e play video (tipo A, FAT32 filesystem, riproduzione file .TS)
• Tensione di alimentazione V, Hz 184-264, 50-60
• Consumo W 35
• Dimensioni mm 302 x 230 x 54
• Conformità EN50083-2, EN60065
• Temperatura di funzionamento C° -5 ÷ +55
