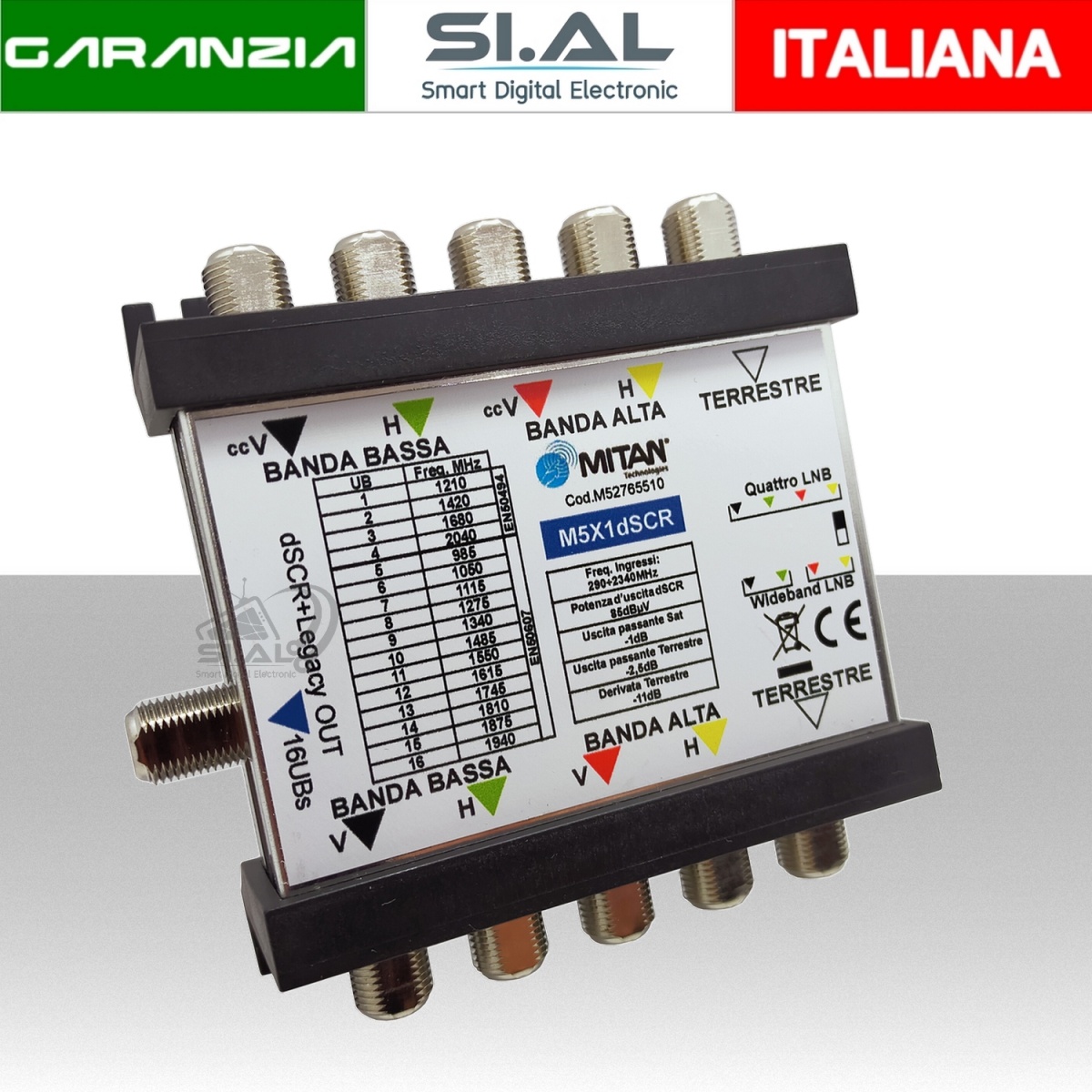

Multiswitch dCSS 1 uscita derivata con 5 ingressi SAT/DTV e 5 uscite passanti Mitan M5X1dSCR

Multiswitch Mitan passante a 5 ingressi e 1 derivata adattabile dCSS/SCR/Legacy con digitale terrestre .Infatti l'uscita puo' essere utilizzata sia in madalità Legacy universale per collegare un normale decoder satellitare, oppure fino a 4 decoder con tecnologia SCR unicable che possono essere i Tivùsat o gli SkyHD etc.. e nei casi un decoder di nuova generazione come lo SKYQ. Essendo un dipositivo tecnologicamente avanzato ,rileva in automatico il tipo di decoder collegato senza bisogno di impostare nessun parametro.

Le uscite passanti ne permettono il collegamento in cascata a piu' multiswitch per effettuare installazioni con alto numero di utenti.

Compatibile con LNB a 4 uscite HV/HV oppure LNB a 2 uscite V/H WideBand

Alimentazione

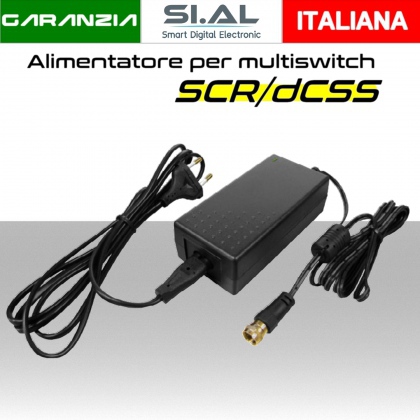

Un solo multiswich si alimenta direttamente dal decoder , mentre se ci sono piu' multiswitch in cascata deve essere utilizzato l'alimentatore  ( vedi codice SI.AL 2454 e alimentatore codice 2453) tramite le linee passanti, questo sistema se si miscela anche il terrestre.

LNB Quattro o WideBand
Gli ingressi possono ricevere i segnali da LNB Quattro (HV/HV) o da LNB WideBand (V/H) Per selezionare la modalità di funzionamento avete a disposizione all'opposito dip-switch.

Linea di passaggio digitale terrestre
Il passaggio terrestre e passivo e i segnali DOCSIS possono passare in entrambe le direzioni.
La linea di passaggio per il terrestre deve essere sempre terminata con una chiusura a 75 Ohm ( codice SI.AL 0643)

Modalità dSCR
Ogni uscita del multiswitch può indipendentemente lavorare in due modalità: SCR e Legacy.
La modalità di default e Legacy universale.Il modulo commuterà automaticamente da modalità Legacy a modalità SCR al ricevimento del primo comando DiSEqC e quando il decoder collegato è in modalità SCR.
Se vieneattivata la modalità SCR è necessario scollegare dall'alimentazione quell'uscita specifica per tornare in modalità Legacy.

SPECIFICHE TECNICHE

• Modello Mitan M5X1dSCR
• Multistandard banda larga, dSCR, dCSS, legacy, terr.
• Prestazioni e consumo energetico ottimizzati
• Alloggiamento compatto pressofuso per una facile installazione
• Ingressi 5 ( 4 Satellite + 1 terrestre )
• Uscite passanti 5 ( 4 Satellite + 1 terrestre)
• Uscite derivate 1 x dCSS/SCR/LEGACY/TERR.
• Frequenze d'uscita in SCR 1210 / 1420 / 1680 / 2040MHz
• Frequenze d'uscita in DCSS 985 / 1050 / 1115 / 1275 / 1340 / 1485 / 1550 / 1615 /1745 / 1810 / 1875 / 1940MHz
• Frequenza MHz SAT: 290 - 2340 | TERR: 88-862
• Minimo livello di ingresso SAT dBµV LNB universale: 62 | LNB a banda larga: 67
• Massimo livello in uscita SAT dBµV LNB universale: 106 | LNB a banda larga: 105
• Potenza di uscita del canale dSCR dBµV 85 (controllato da AGC)
• Perdita derivazione terrestre dB 11
• Impedenza 75 Ohm
• Return Loss passaggio >8dB
• Standard supportati EN 50494 (SCD) EN 50607 (SCD 2) BSKYB Legacy
• È richiesto un blocco CC di terminazione del trunk Ohm 75 (SAT e TERR)
• Alimentazione da decoder, inseritore o passaggio (VL e VH)
• Consumo • Temperatura di esercizio ° C Da -20 a +50 (custodia da interno)
• Dimensioni mm 92x 90 x 40
• Peso kg 0.200
