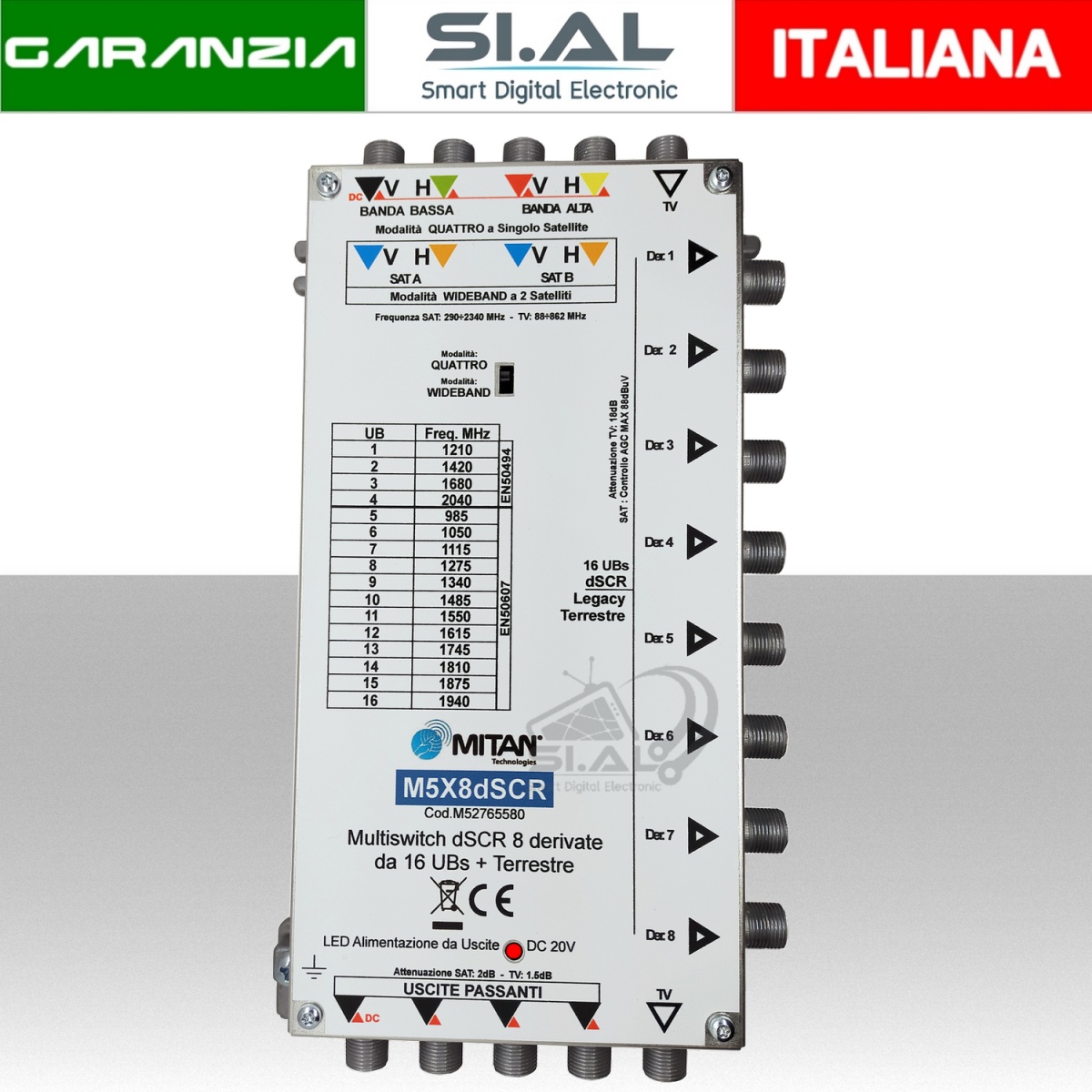

Multiswitch dCSS 8 uscite derivate WideBand con 5 ingressi SAT/DTV e 5 uscite passanti Mitan M5X8dSCR


Multiswitch dCSS/SCR/Legacy passante a 5 ingressi (sat e Terr.) 8 derivate con terrestre possibile collegare fino a 128 utenze. Funziona sia con LNB HV/HV che LNB WideBand.
599,00

Aggiungi al carrello
Prezzi iva inclusa   Prezzi IVA inclusa
Costo spedizione   Costo spedizione 6.90
Costo spedizione Sicilia, Sardegna Calabria   Costo spedizione Sicilia, Sardegna, Calabria 9.00
Tempi di spedizione   Tempi di spedizione 24 ore
Codice interno   Codice interno SA2369

Condizioni di Vendita, Diritto di recesso, Resi e rimborsi, Spedizioni
Logo pagamenti sicuri    Pagamenti sicuri tramite PayPal, Carta di Credito (utilizzando PayPal), Bonifico Bancario o Contrassegno
Multiswitch Multiswitch

Multiswitch dCSS 8 uscite derivate WideBand con 5 ingressi SAT/DTV e 5 uscite passanti Mitan M5X8dSCR

Multiswitch Mitan passante a 5 ingressi e 8 derivate adattabili dCSS/SCR/Legacy con terrestre .Infatti ogni uscita puo' essere utilizzata sia in madalità Legacy universale per collegare un normale decoder satellitare, oppure fino a 4 decoder con tecnologia SCR unicable che possono essere i Tivùsat o gli SkyHD etc.. e nei casi un decoder di nuova generazione come lo SKYQ. Essendo un dipositivo tecnologicamente avanzato ,rileva in automatico il tipo di decoder collegato senza bisogno di impostare nessun parametro.

Le uscite passanti ne permettono il collegamento in cascata a  piu' multiswitch per effettuare installazioni con alto numero di utenti.



Compatibile con LNB a 4 uscite HV/HV oppure  LNB a 2 uscite V/H WideBand

 Multiswitch dcss 8 uscite schema mitan


Alimentazione
Il sistema in cascata è alimentato tramite le linee passanti,l'alimentazione sul passaggio quindi alimenta sia i multiswitch in cascata che LNB,è possibile inserire l'alimentazione mediante un inseritore di tensione ( opzionale vedi codice SI.AL 2454 e alimentatore codice 2453) Ciò consente un'efficiente condivisione dell'Alimentazione tra più unità e garantisce un ottimo funzionamento dell'impianto nel tempo.

LNB Quattro o WideBand
Gli ingressi possono ricevere i segnali da LNB Quattro (HV/HV) o da LNB WideBand (V/H) Per selezionare la modalità di funzionamento avete a disposizione all'opposito dip-switch.

Linea di passaggio digitale terrestre
Il passaggio terrestre e passivo e i segnali DOCSIS possono passare in entrambe le direzioni.
La linea di passaggio per il terrestre deve essere sempre terminata con una chiusura a 75 Ohm ( codice SI.AL 0643)

Modalità dSCR
Ogni uscita del multiswitch può indipendentemente lavorare in due modalità: SCR e Legacy.
La modalità di default e Legacy universale.Il modulo commuterà automaticamente da modalità Legacy a modalità SCR al ricevimento del primo comando DiSEqC e quando il decoder collegato è in modalità SCR.
Se vieneattivata la modalità SCR è necessario scollegare dall'alimentazione quell'uscita specifica per tornare in modalità Legacy.

Modalità SCR/dSCR
Quando un decoder satellitare compatibile è connesso e settato in modalità SCR possono essere generatefino a 16 user band sintonizzabili indipendentemente, Il modulo è compatibile con SKY EN50607 e EN50494.
Il ricevitore satellitare invia i dati per la selezione dell'ingresso LNB e della frequenza tramite comandi DiSEqC

Modalità Legacy ( universale)
Quando un decoder HD ( non compatibile con modalità SCR o dCSS )è connesso ad uscita del multiswitch questo funzionerà normalmente consentendo il collegamento del dispositivo.





SPECIFICHE TECNICHE

• Modello Mitan M5X8dSCR
• Multistandard banda larga, dSCR, dCSS, legacy, terr.
• Prestazioni e consumo energetico ottimizzati
• Alloggiamento compatto pressofuso per una facile installazione
• Ingressi 5 ( 4 Satellite + 1 terrestre )
• Uscite passanti 5 ( 4 Satellite + 1 terrestre)
• Uscite derivate 8 x dCSS/SCR/LEGACY/TERR.
• Frequenze d'uscita in SCR 1210 / 1420 / 1680 / 2040MHz
• Frequenze d'uscita in DCSS 985 / 1050 / 1115 / 1275 / 1340 / 1485 / 1550 / 1615 /1745 / 1810 / 1875 / 1940MHz
• Frequenza MHz SAT: 290 - 2340 | TERR: 88-862
• Minimo livello di ingresso SAT dBµV LNB universale: 62 | LNB a banda larga: 67
• Massimo livello in uscita SAT dBµV LNB universale: 106 | LNB a banda larga: 106
• Potenza di uscita del canale dSCR dBµV 88 (controllato da AGC)
• Perdita derivazione terrestre dB 22
• Impedenza 75 Ohm
• Return Loss passaggio >10dB
• Standard supportati EN 50494 (SCD) EN 50607 (SCD 2) BSKYB Legacy
• È richiesto un blocco CC di terminazione del trunk Ohm 75 (SAT e TERR)
• Alimentazione CC tramite alimentatore V20
• Consumo 20W
• Temperatura di esercizio ° C Da -20 a +50 (custodia da interno)
• Dimensioni mm 204 x 117 x 39
• Peso kg 0.530
