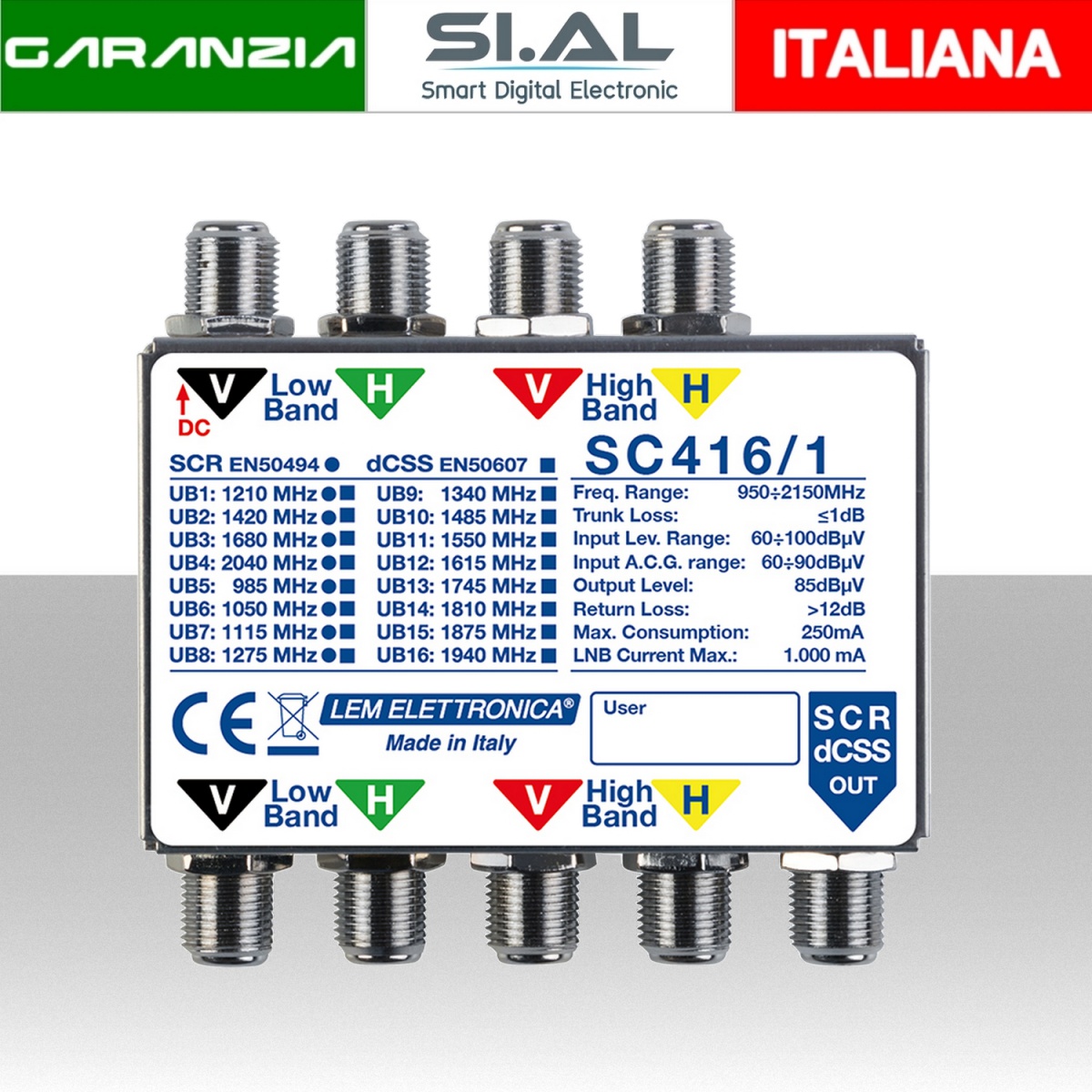

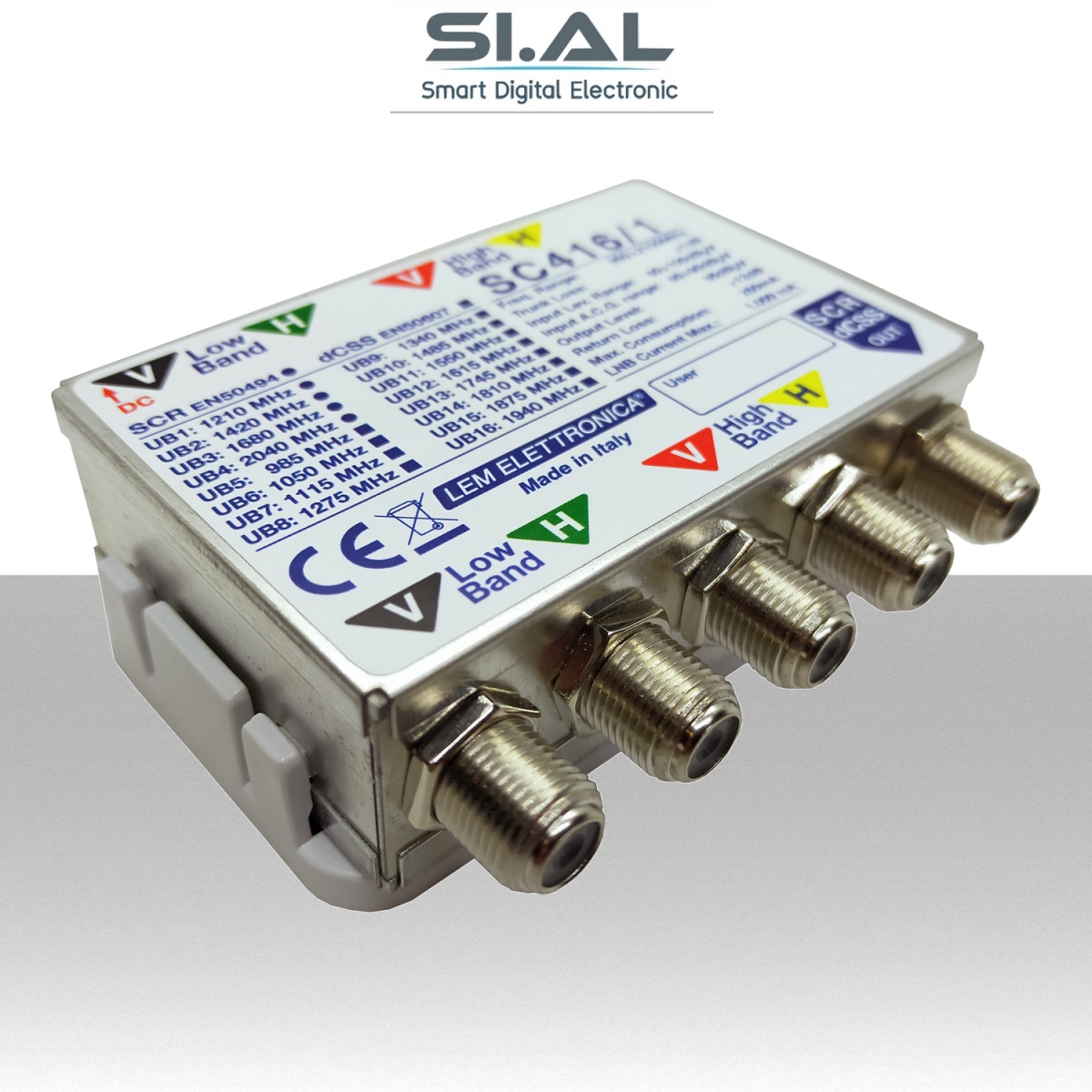

Multiswitch dCSS 1 uscita derivata con 4 ingressi SAT e 4 uscite passanti LEMSC416/1

Multiswitch attivo alimentato direttamente dai decoder collegati adatto ad essere utilizzato anche per integrazioni in impianti pre-esistenti. Dispositivo dalle dimensioni compatte e la ridotta perdita di passaggio lo rendono adatto per impianti anche di grandi dimensioni multiutenza.Compatibile con la maggior parte dei decoder satellitari in commercio dai dvb-s2 ai tivusat HD oppure decoder SKYHD e SKYQ.
Le uscite passanti ne permettono il collegamento in cascata a piu' multiswitch per effettuare installazioni con alto numero di utenti.

Omologato per impianti SKY

►16 User band SCR/dCSS
►Ingressi IF-SAT con C.A.G.
►Perdita di passaggio ≤1dB
►Assorbimento max. 250mA
►Funzione consumo progressivo
►Telealimentazione LNB da decoder

 ►Staffa per montaggio a parete

SPECIFICHE TECNICHE

• Multiswitch SCR/dCSS passante 4/1/4
• Range di frequenza ingressi sat 950... 2150
• Numero INGRESSI 4
• Uscite PASSANTI 4
• Derivate 1 SCR /DCSS
• Livello ingresso SAT dBµV 60... 100
• Range SAT dBµV 60... 90
• Livello uscita modalità SCR/dCSS dBµV 85
• Perdita di passaggio SAT dB≤ 1
• Piano frequenze USER BAND SCR/dCSS

CONFORMI NORMA EN 50494
scr= 1210
scr= 1420
scr= 1680
scr= 2040
UB5= 985
UB6= 1050
UB7= 1115
UB8= 1275
CONFORMI NORMA EN 50607
scr= 1210
scr= 1420
scr= 1680
scr= 2040
UB5= 985
UB6= 1050
UB7= 1115
UB8= 1275
UB9= 1340
UB10= 1485
UB11= 1550
UB12= 1615
UB13= 1745
UB14= 1810
UB15= 1875
UB16= 1940
• Isolamento tra polarità dB> 30
• Isolamento tra gli INGRESSI/USCITE dB> 30
• Rumore di fase dBc/Hz -90 @ DELTA F=1KHz
• Return Loss dB > 12
• Consumo MAX a 13V con 16 USER ATTIVE 250 mA
• Corrente LNB max. 1.000 mA
• Linea di telealimentazione LNB " VERTICALE BANDA BASSA"
• DIMENSIONI 74X70X22 mm


STANDARD SUPPORTATI
EN50494 - EN50607
DiSEqC 1.0 DiSEqC 2.0
