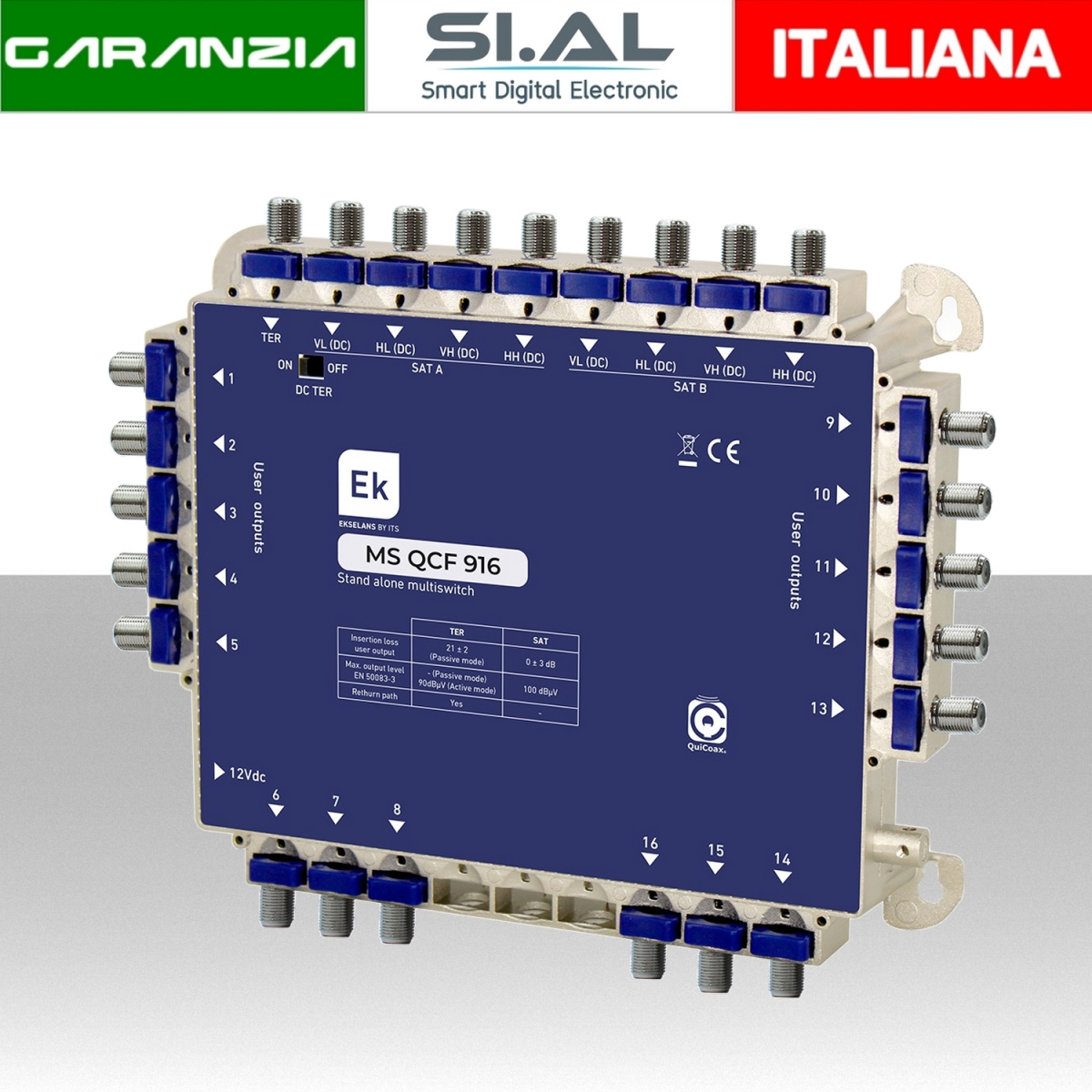

Multiswitch 16 uscite Dual feed con Terrestre Mix SAT/DTV Ekselans MS QCF 916

L'Ekselans MS QCF 916 è una soluzione professionale per la distribuzione dei segnali TV satellitare e digitale terrestre, ideale per impianti condominiali, residenziali e collettivi.

Questo Multiswitch compatto è progettato per gestire 2 posizioni orbitali satellitari indipendenti in configurazione Dual Feed (ad esempio HotBird + Astra) insieme al segnale Digitale Terrestre (TER), consente una distribuzione efficiente e affidabile del segnale TV/SAT Mix verso 16 utenze ( prese ) indipendenti.

Dotato di Sistema di connessione ibrido QuiCoax / F: compatibile sia con i tradizionali connettori F, (inclusi rimovibili), sia con il sistema a innesto rapido QuiCoax. Quest’ultima soluzione consente di collegare i cavi coassiali direttamente in modo semplice e veloce, senza la necessità di intestazione con connettore F, riducendo lo spazio ed i tempi di installazione e cablaggio.

Il multiswitch supporta ricevitori e decoder in modalità Legacy/Universale, garantendo flessibilità d'installazione e un'elevata qualità nella distribuzione dei segnali satellitari e terrestri.

Caratteristiche principali

• 9 ingressi: 8 ingressi satellitari, suddivisi in 4 polarità per il SAT A e 4 polarità per il SAT B, più 1 ingresso per il segnale Terrestre (DTT).
• 16 uscite utente: consente di collegare fino a 16 prese TV/SAT indipendenti.
• Passaggio DC terrestre: dotato di switch ON/OFF per la telealimentazione a 12 V DC di eventuali preamplificatori da palo.
• Banda terrestre passiva: il segnale TV digitale terrestre (DTT), DAB e FM attraversa il dispositivo senza essere amplificato.
• Elevato isolamento: progettato per garantire un efficace isolamento elettromagnetico e una maggiore protezione dalle interferenze LTE/4G/5G.
• Alimentazione: funziona con alimentazione esterna a 12 V DC, inclusa nella confezione.

Dati tecnici

• Modello MS QCF 916
• Tipo di ingressi 8 SAT + 1 Digitale terrestre ( connettori F o innesto rapido connessione ibrido QuiCoax )
• Uscite utente 16 ( connettori F o innesto rapido connessione ibrido QuiCoax )
• Banda di frequenza TV (TER) 5 – 790 MHz
• Banda di frequenza SAT 950 – 2150 MHz
• Perdita di derivazione SAT 0 ± 3 dB
• Perdita di derivazione TER 21 ± 2 dB
• Livello massimo di uscita SAT 100 dBµV (DIN 45004B - 35dBc)
• Isolamento SAT – SAT > 28 dB
• Isolamento SAT – TER > 30 dB
• Alimentazione LNB 600 mA (max)
• Alimentazione TER ON/OFF
• Assorbimento dal decoder (STB)

• Dimensioni 210x170x35 mm

Contenuto della confezione

• 1 × Multiswitch MS QCF 916

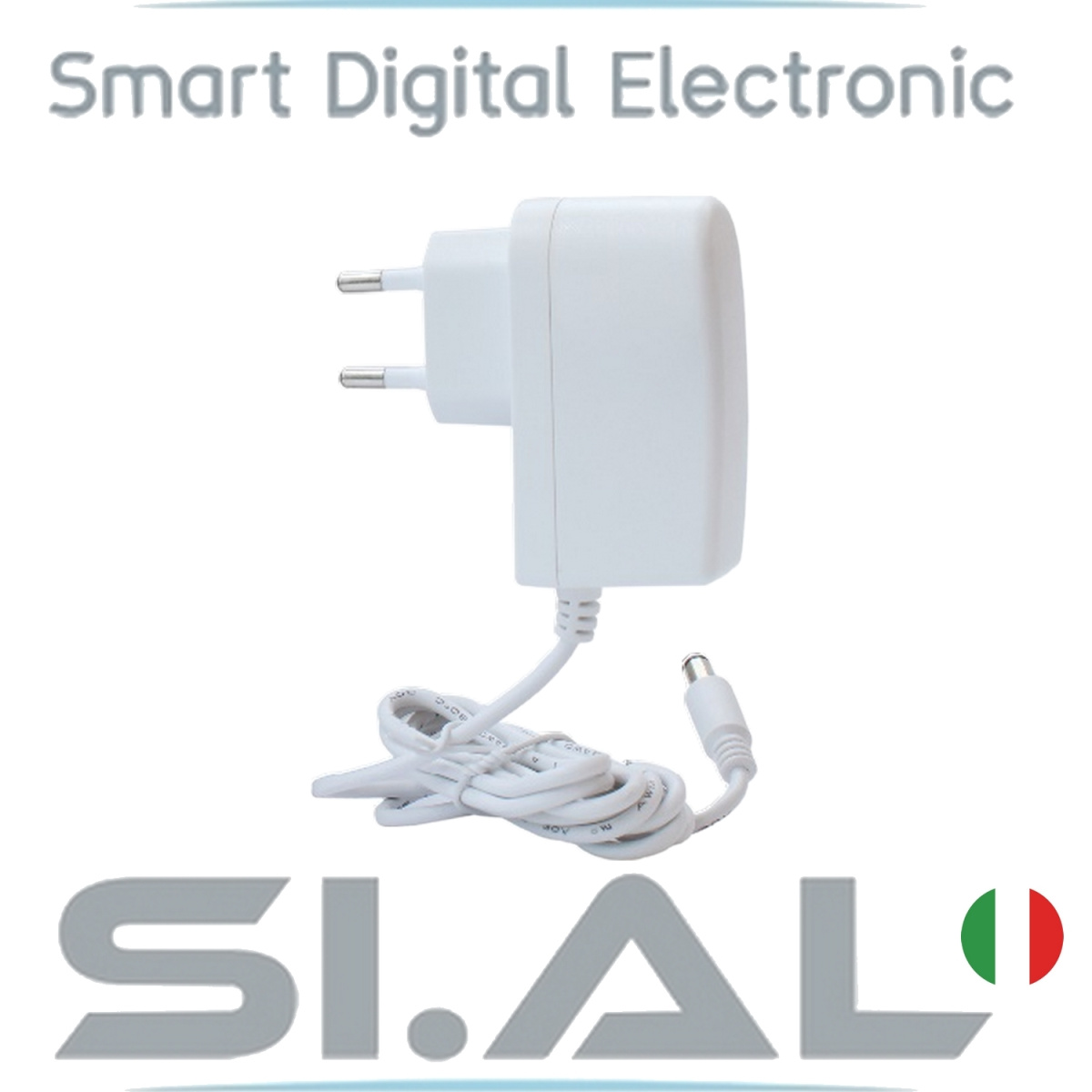

• 1 × Alimentatore 12 V DC
