Multiswitch 9 ingressi 24 uscite SAT/DTV in cascata Dual Feed

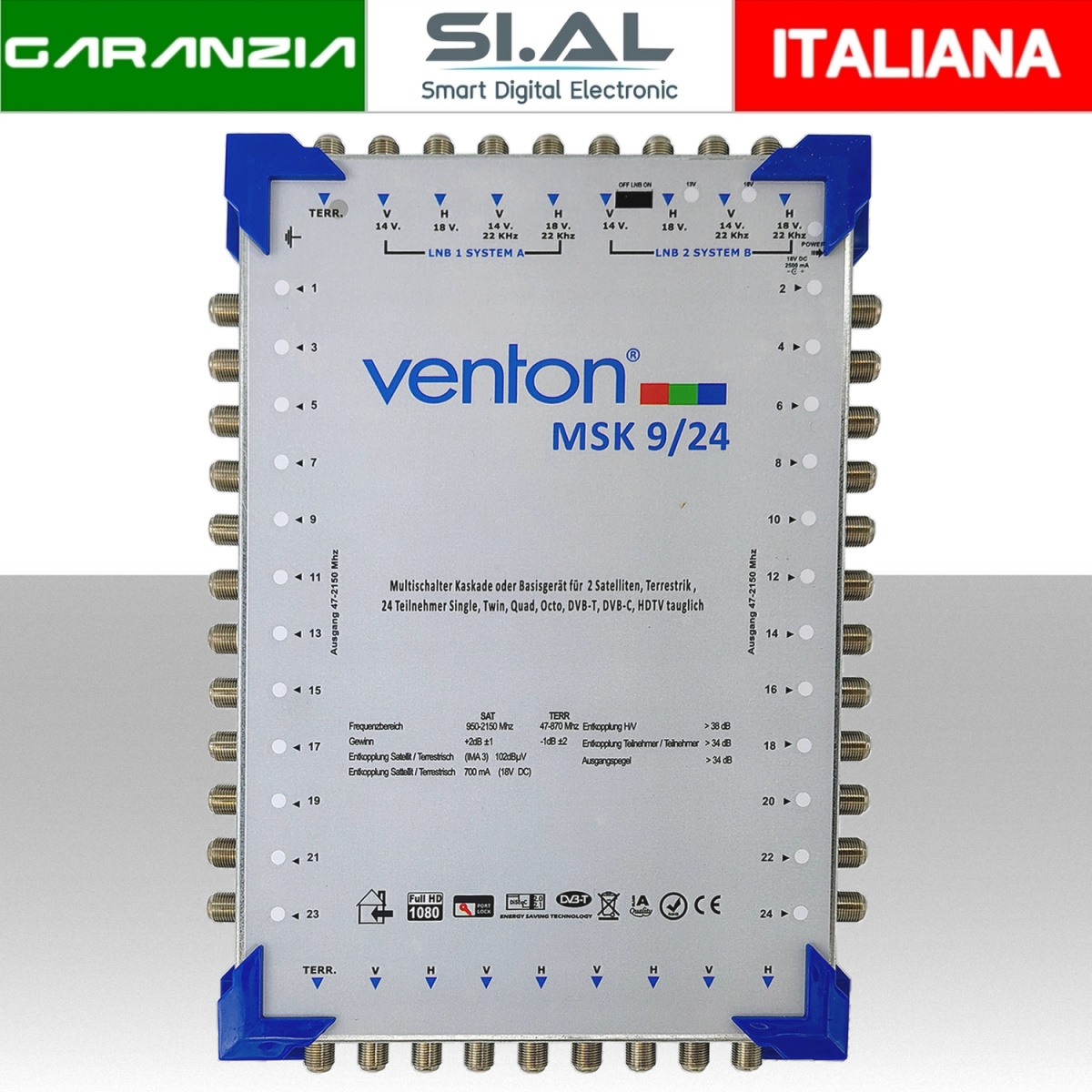

Il Multiswitch venton MSK 9/24 con DiSEqC incorporato è un dispositivo utilizzato negli impianti TV/SAT centralizzati per distribuire a 24 utenti indipendenti il segnale proveniente da due satelliti ( tipo: Hotbird 13° Est e Astra 19.2° Est ) e un'antenna terrestre.

✓ Consente ad ogni presa di ricevere sia i segnali terrestri DVB-T2 che quelli satellitari DVB-S2 universale legacy.

Modalità di installazione Il multiswitch può essere utilizzato in due modalità:

1 ✓ Modulare a "cascata" lo rende perfetto per impianti espandibili con altri multiswitch in serie per creare una rete di distribuzione del segnale TV/SAT estesa, adatta a servire un numero molto elevato di utenti con una diffusione del segnale omogenea su tutte le prese.

2 ✓ Può essere utilizzato da solo Terminale/a stella come un multiswitch radiale standard ,senza utilizzare le 9 uscite passanti.Quando viene usato in questo modo,è fondamentale terminare le uscite passanti con delle resistenze di chiusura da 75 Ohm per impedire al segnale di riflettere e di creare interferenze sull'impianto.

✓ Il segnale del digitale terrestre è in miscelazione passiva per evitare problemi dati dall'intermodulazione.

L' Alimentazione Può essere fornita tramite questo alimentatore esterno dedicato ( non incluso ) da collegare al multiswitch. Per impianti a cascata basta sempre un solo alimentatore.

SPECIFICHE DATI TECNICI

• 8 Ingressi SAT (HL, VL, HH, VH) + 1 ingresso Terrestre
• 8 Passanti SAT (HL, VL, HH, VH) + 1 ingresso Terrestre
• 24 Uscite: utenze dual feed con terrestre
• Livello di ingresso: sab. (IMA3) 102 dBuV
• Connettori RF: F Conn. 75 Ohm
• DVB-T e DVB-C HDTV
• Risposta in frequenza TERR: 47-870 MHz
• Risposta in frequenza SAT: 950-2150 MHz
• Alimentatore switching ( non incluso )
• Passaggio massimo: 600mA
• Isolamento delle uscite SAT:> 33 dB
• Isolamento SAT-SAT:> 35dB
• Isolamento SAT-TERR:> 36 dB
• Isolamento H / W:> 35dB
• Guadagno di uscita: + 3dB ± 2
• Perdita di uscita: + 3dB ± 2
• Dimensioni in mm: 195x275x45 mm ( compresi i connettori e le basette per il fissaggio )
