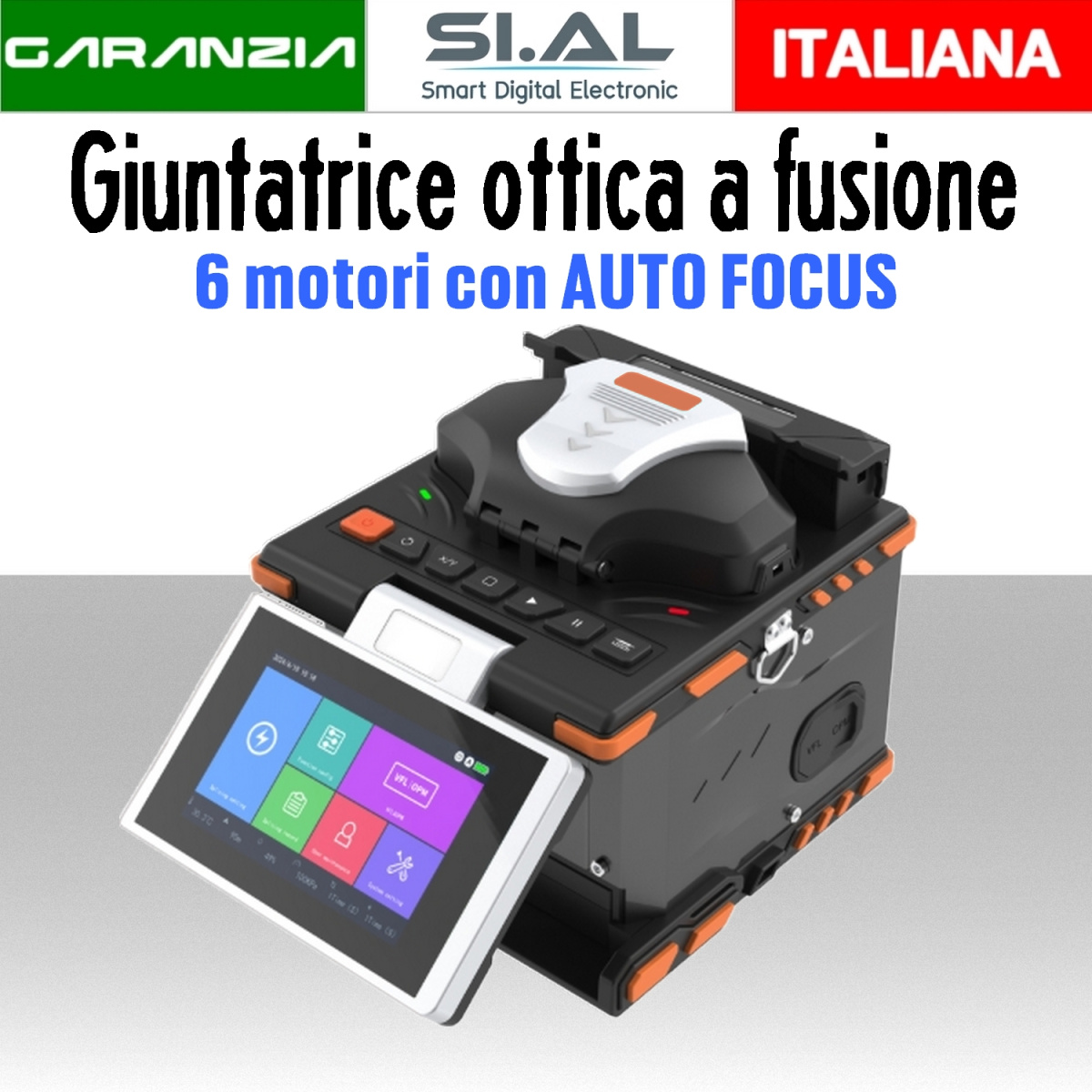

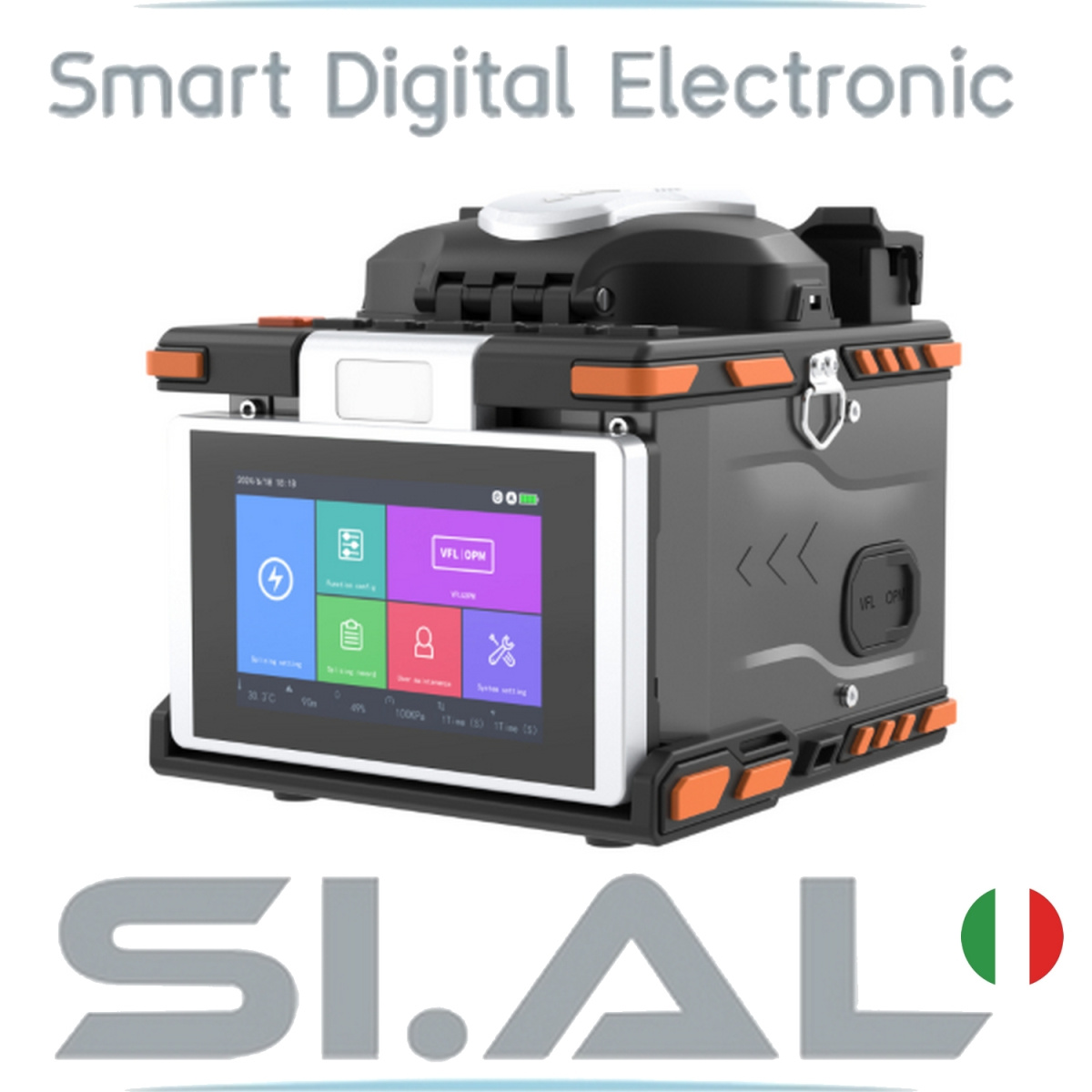

Giuntatrice ottica a fusione 6 motori Allineamento Core-Cladding

Questa Giuntatrice ottica a fusione dotata di 6 motori è uno strumento professionale, progettato per la realizzazione e la manutenzione di impianti in fibra ottica (FTTH, reti aziendali e telecomunicazioni).
Il punto di forza di questo modello è il sistema a 6 motori, che permette un allineamento reale sul core (nucleo) della fibra e non solo sul cladding (mantello esterno). Questo garantisce una precisione millimetrica e riduce al minimo l'attenuazione (la perdita di segnale) sul punto di giunzione.

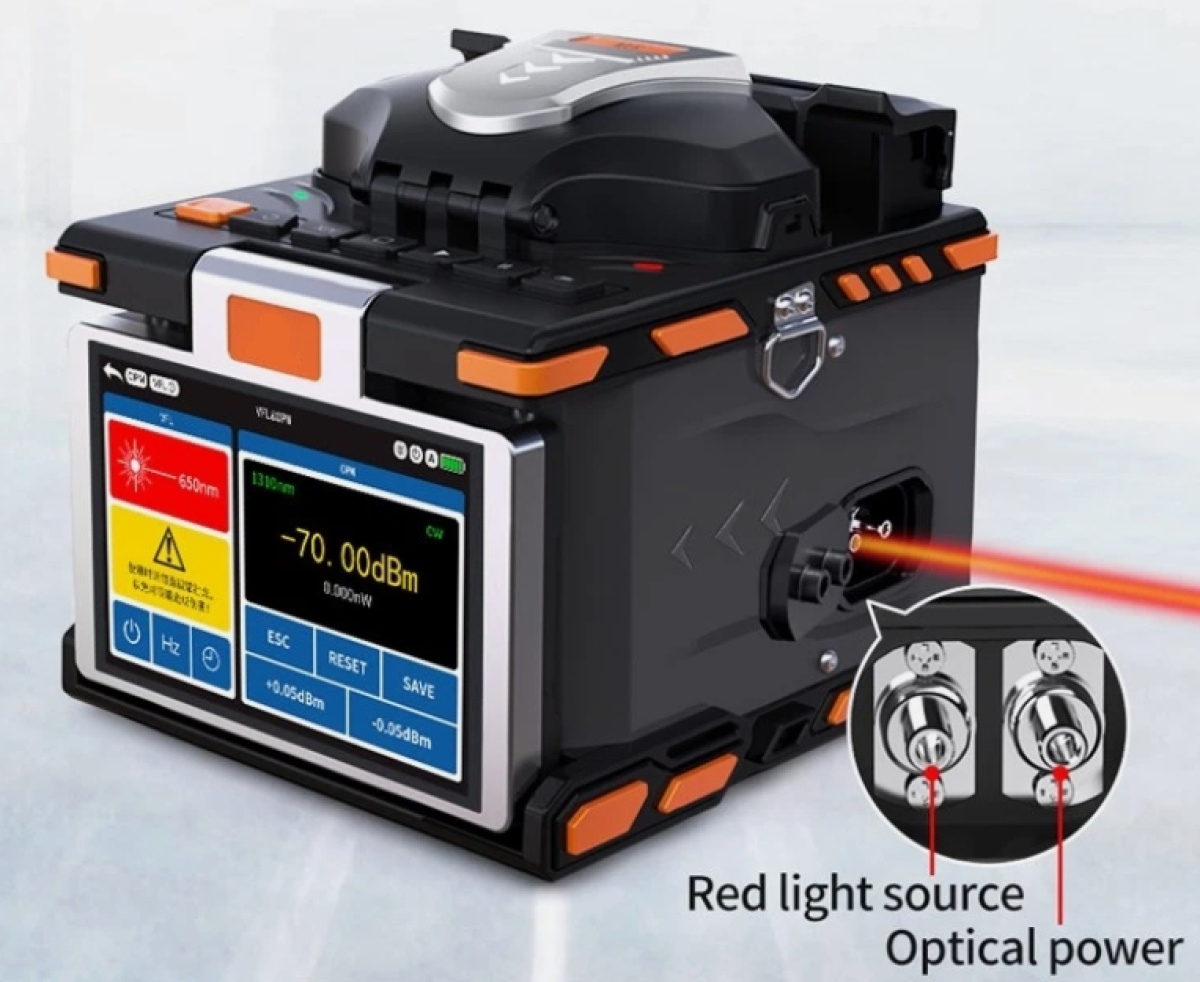

Dotata di POWER METER VFL/OPM

Quando una giuntatrice a fusione è dotata di Power Meter integrato (OPM) e VFL, significa che non serve solo a unire i cavi, ma include anche gli strumenti fondamentali per testare, certificare e trovare guasti sulla linea appena creata.

✔️Sistema di allineamento: Su Core-Cladding tramite 6 motori con autofocus e regolazione automatica del fuoco.

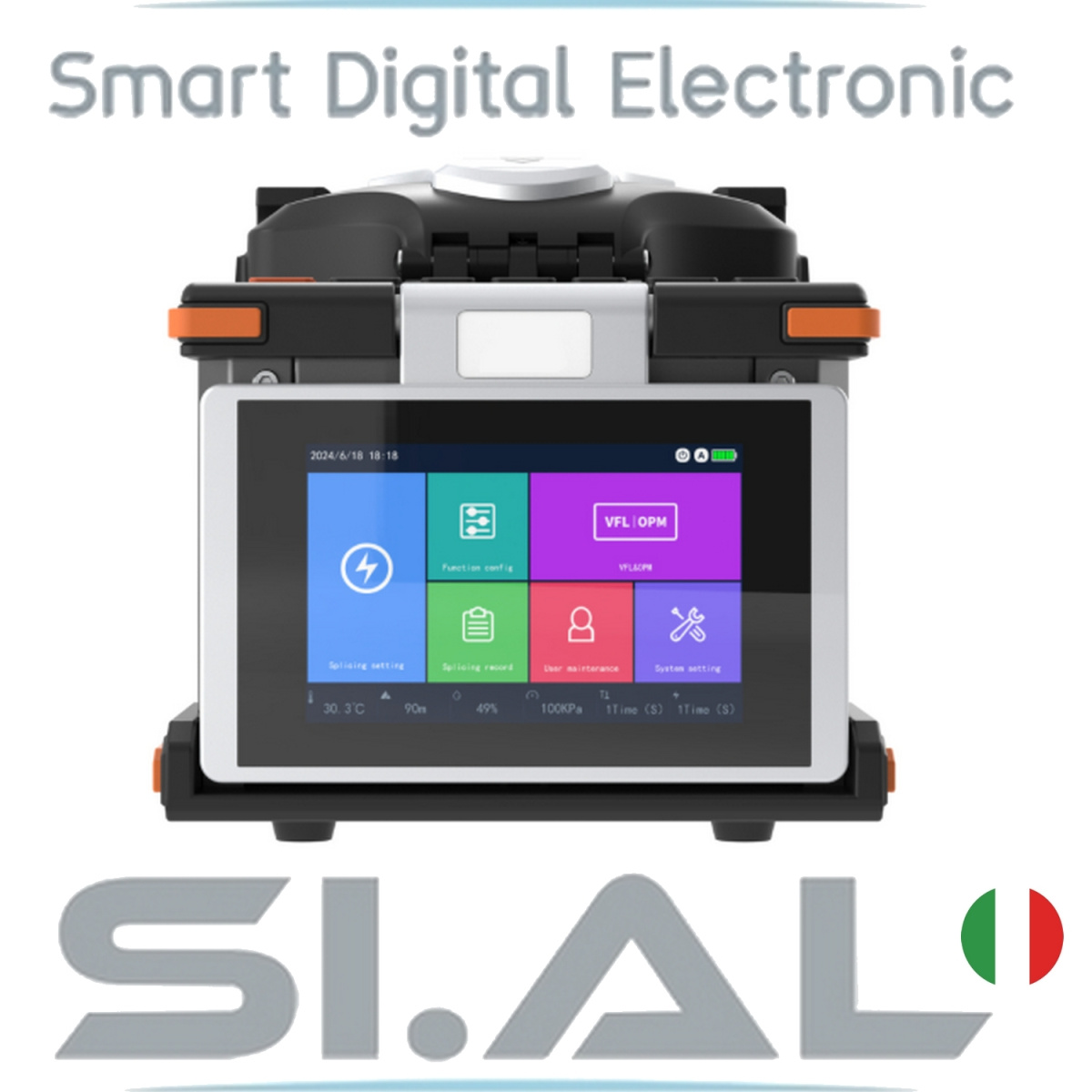

✔️Display: Monitor LCD a colori da 4,3”, ottimizzato per una visione simultanea degli assi X e Y per controllare lo stato della fibra e la qualità della fusione.
✔️Velocità d'esecuzione: Tempo di giunzione 8 secondi
✔️Tipi di fibra supportati: Single-mode (SM), Multi-mode (MM), Bare fiber (fibra nuda), Pigtail, cavi patch e cavi ottici multifibra.

✔️ Calibrazione arco di fusione.

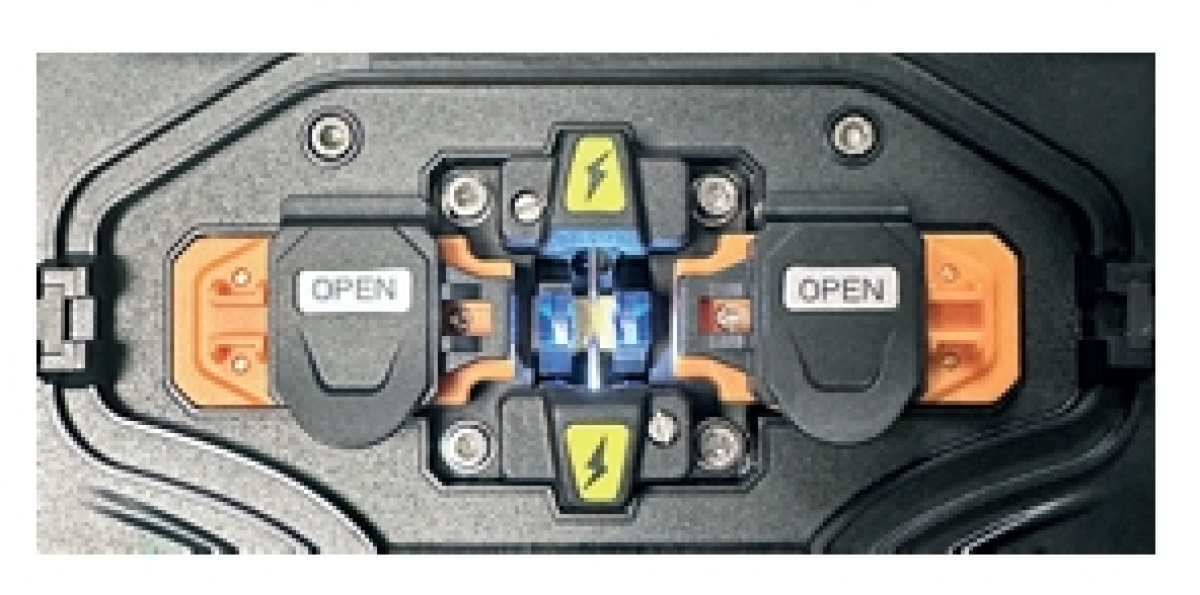

SUPPORTO IN CERAMICA (V) AD ALTA PRECISIONE

Specifiche tecniche della Giuntatrice

• Allineamento su core-cladding
• Velocità d'esecuzione: Tempo di giunzione 8 secondi
• Tempo di fusione 18 secondi
• Allineamento core a sei motori con auto focus ( con ingrandimento 300X)
• Tipi di fibra SM (G.652); MM (G.651); DSF (G.653); NZDS (G.655)
• Perdite di giunzione 0.02dB (SM); 0.01dB (MM); 0.04dB (DS/NZDS)
• Diametro fibre diametro cladding: 80-150um; diametro guaina: 0.1-3 mm
• Lunghezza taglio guaina • Durata elettrodi 3000 giunzioni
• Tempo di avvio 2 secondi
• Tempo di riscaldamento 0-60 secondi
• Test di tensione 1.96-2.25N
• Schermo display a colori LCD da 4.3''
• Batteria batteria al Litio da 5200 mA tempo di ricarica: ≤ 3.5 ore 200 cicli di riscaldamento e fusione a carica
• Alimentatore Input: 100-240Vac 50/60 Hz Output: 13.5Vdc - 4A
• Temperatura operativa temperatura -15 ~ +50 °C umidità relativa : • Tubetti utilizzabili 20 mm, 30 mm, 40 mm, 50 mm, 60 mm
• Dimensioni Giuntatrice: 156x155x152mm Giuntatrice+custodia: 350x290x190 mm
• Peso giuntatrice con batteria: 1,74 Kg Peso lordo (giuntatrice+custodia+accessori): 4,2 Kg Peso imballo: 4,8 Kg
• Visual Fault Locator ≥10 mW

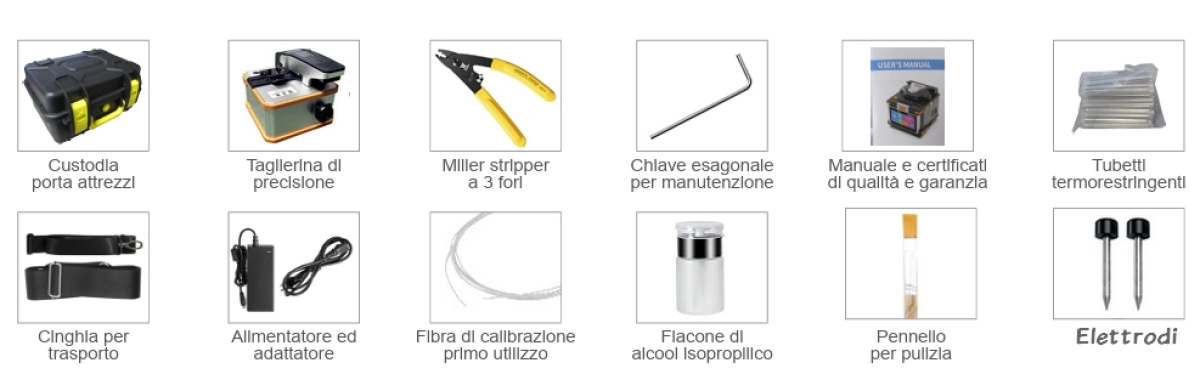

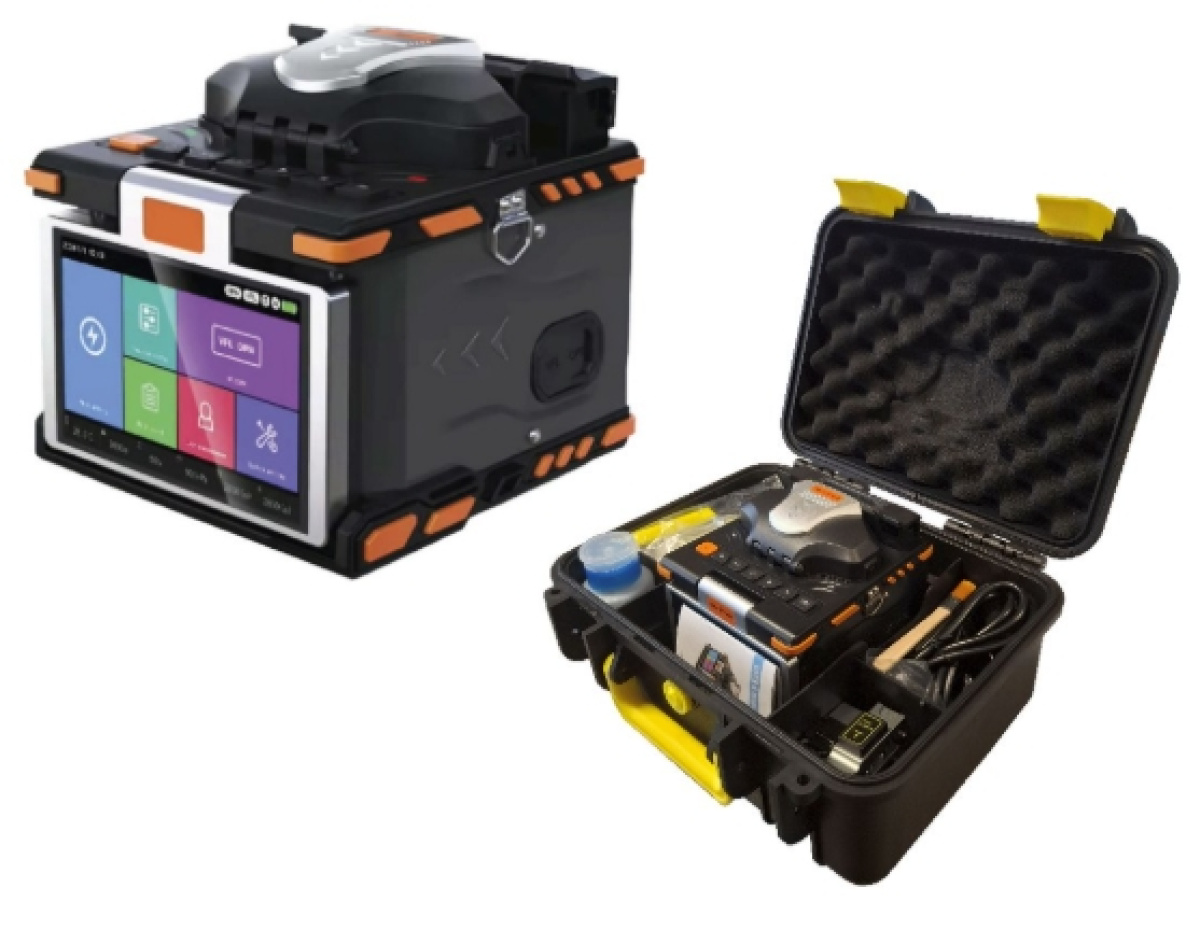

Contenuto nel KIT

• GIUNTATRICE OTTICA
• TAGLIERINA PER FIBRA AUTOMATICA E MANUALE
• COPPIA ELETTRODI DI RICAMBIO
• SPELAFIBRA
• CONTENITORE PER LIQUIDO DI PULIZIA
• PENNELLO
• ALIMENTATORE PER GIUNTATRICE
• TRACOLLA PER GIUNTATRICE
• FIBRA OTTICA PER TEST
• TUBETTI TERMORETRAIBILI PER GIUNZIONI FIBRA
• VALIGIA
