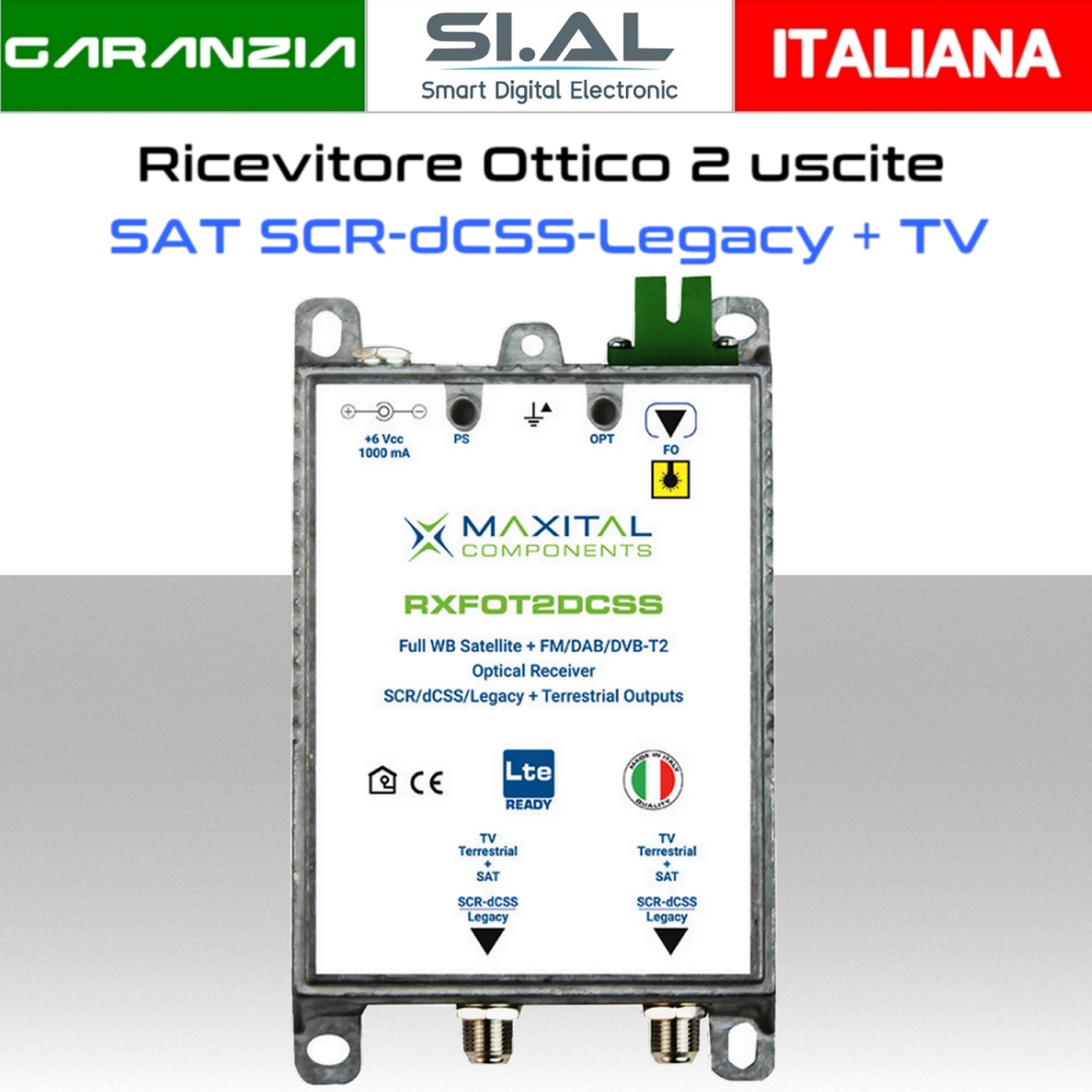

Ricevitore Ottico SAT/DTT a 2 uscite RF in SCR-dCSS-legacy,DTV

Modulo di ricezione in fibra ottica RXFOT2DCSS di Maxital,adatto per riconvertire in uscita a coassiale i segnali SAT e DTT d'ingresso in fibra provenienti dall'impianto di distribuzione FTTH . Rigenerando e miscelando nelle 2 Uscite separate i segnali sat e digitale terrestre .Ogni singola uscita è tecnologicamente compatibile con il protocollo satellitare SCR ,dCSS o legacy.
Progettato per le installazioni interne all'appartamento da utilizzare con le prese demiscelate terminali TV/SAT. Questo ricevitore ottico garantisce la compatibilità con qualsiasi tipologia di decoder satellitare universale SCR o dCSS compreso lo SKY Q, tramite le due uscite è possibile creare due distinte utenze separate.
Utilizzato su impianti di distribuzione in fibra ottica , dotato di Tripla lunghezza d'onda ottica con WDM integrato su singola fibra monomodale,con bassa figura di rumore a Bassa distorsione,genera nelle 2 uscite indipendenti sia il segnale sat che quello terrestre ed è fornito di Custodia in lega pressofusa in zamak di alta qualità.
Con un unico ricevitore i segnali TV e Sat vengono riconvertiti da fibra ottica al cavo coassiale.

Specifiche tecniche Ricevitore ottico

INGRESSO OTTICO
• Fibra ottica monomodale 9/125
• Potenza ottica in ingresso min: -9 / max: +3dBm
• Connettore SC/APC
USCITA RF
• 2 Uscite DTT- SCR + dCSS/Legacy
• Gamma frequenza - MHz 47 ÷ 790 / 950 ÷ 2150
• Numero frequenze pilota SCR + dCSS 16
• Standard supportati EN40494 / EN50607 / SKYdCSS DiSEqC 1.0/2.0/
• Univ. Voltage & Tone
■ User band Frequenza Protocollo Norma
Porte SCR
► 1 1210 SCR
► 2 1420 SCR
► 3 1680 SCR
► 4 2040 SCR
Porte dCSS
► 5 985 dCSS
► 6 1050 dCSS
► 7 1115 dCSS
► 8 1275 dCSS
► 9 1340 dCSS
► 10 1485 dCSS
► 11 1550 dCSS
► 12 1615 dCSS
► 13 1745 dCSS
► 14 1810 dCSS
► 15 1875 dCSS
► 16 1940 dCSS
• Livello di uscita satellitare dSCR: 85 / Legacy: 75dB
• Perdita di ritorno satellitare > 4dB
• Livello di uscita terrestre 75dB
• Perdita di ritorno terrestre > 9dB
• Isolamento satellitare e terrestre 50dB
• Impedenza nominale 75Ohm
• Connettori F femmina
CARATTERISTICHE ELETTRICHE
• Alimentazione - VDC / A 6 / 2
• Consumo max 800mA
• Connettori Jack 5,5 / 2,1 femmina
LED DI STATO
• Alimentazione elettrica (PS) Led acceso ON / LED spento OFF
• Potenza ottica in ingresso (OPT) Led acceso OK / Led spento assenza di segnale
CONDIZIONI AMBIENTALI
Temperatura di utilizzo -10 ÷ 50°C
CARATTERISTICHE FISICHE
• Materiale in lega Zamak
• Dimensioni (L x A x P) 83 x 137 x 30mm
• Peso 585 gr.
• Contenuto della confezione Ricevitore ottico
• Alimentatore
• Manuale d'istruzione
