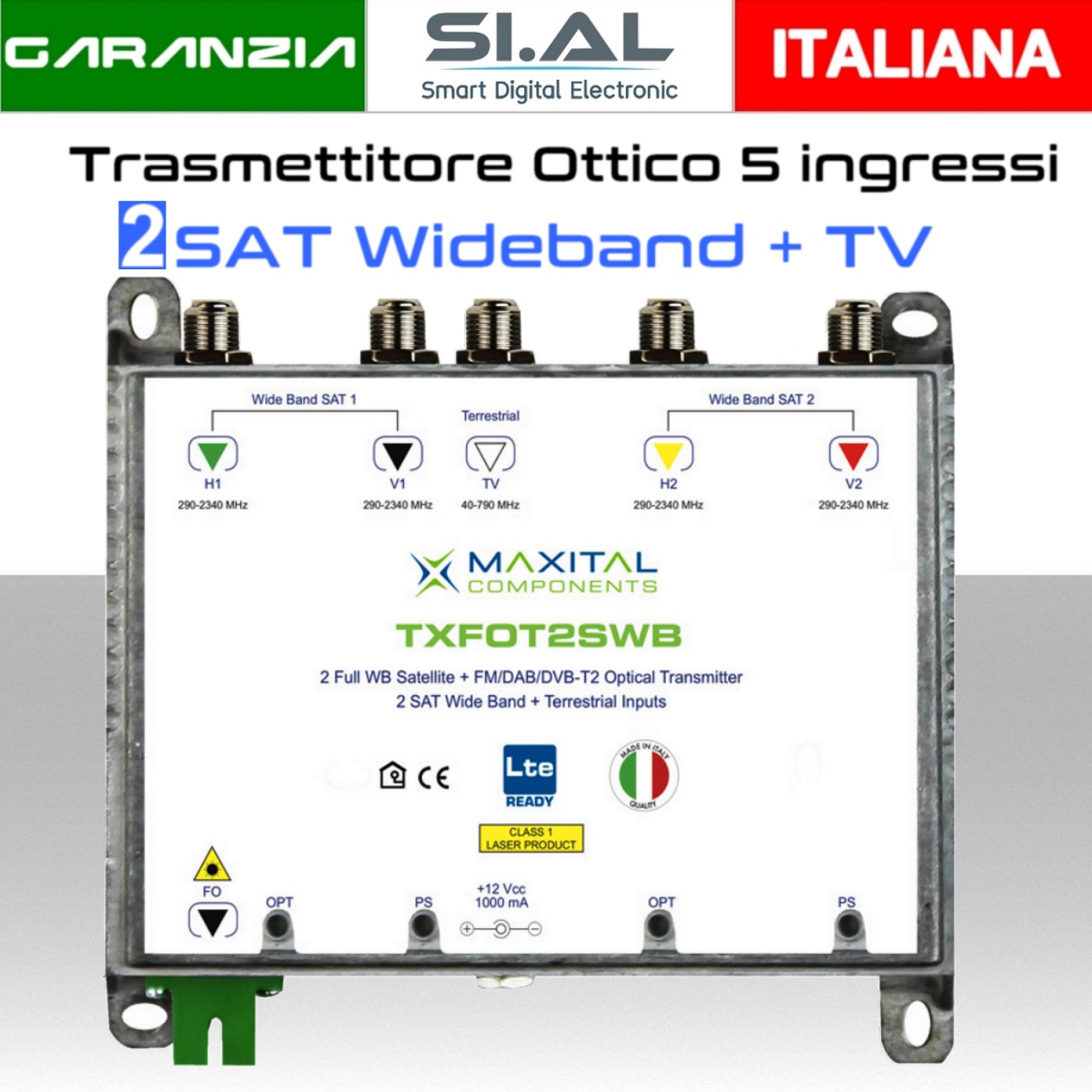

Trasmettitore Ottico 2 SAT Wideband e DTT in uscita Fibra ottica

Modulo di trasmissione in fibra ottica TXFOT2SWB di Maxital, adatto per collegare 2 satelliti tipo Astra 19°Est e Hotbird 13°Est ed il digitale terrestre è convertire i segnali d'ingresso su un'unico cavo in fibra ottica monomodale in distribuzione FTTH ,con questo trasmettitore ottico è possibile gestire fino a 32 snodi.(per il satellite necessita l'utilizzo di 2 LNB illuminatore Wideband mentre per il DTT da una centralino di testa). E' dotato di Diodi laser DFP Multi Quantum Well (MQW)con 5 lunghezza d'onda ottica con WDM integrato su singola fibra monomodale,con bassa figura di rumore ,equipaggiato di laser a lunga durata è fornito di Custodia in lega pressofusa in zamak.
Con il trasmettitore i segnali TV e Sat vengono inviati grazie a tre laser ottici che lavorano su 3 diverse lunghezze d’onda ottica, convertendoli e distribuendoli in segnali su una fibra ottica monomodale,poi divisa tramite dispositivi come partitori,derivatori e attenuatori fino a raggiungere molteplici connessioni ottiche.

Caratteristiche tecniche trasmettitore ottico multisatellite e DTT maxital TXFOT2SWB

INGRESSI SAT WIDEBAND
• 4 ingressi
• Gamma frequenza 290 ÷ 2340MHz
• Livello d'ingresso 75 ÷ 85dB
• Impedenza nominale 75Ohm
• Perdita di ritorno 10dB
• Connettori F femmina
INGRESSO DTT / DAB / FM
• 1 ingresso
• Gamma frequenza 47 ÷ 790MHz
• Livello d'ingresso 75 ÷ 85dB
• Impendenza nominale 75Ohm
• Perdita di ritorno 10dB
• Connettori F femmina
USCITA OTTICA
• Fibra ottica 9/125 monomodale
• Potenza ottica laser 9 dBm (tipico)
• Numero massimo di nodi di riconversione ottica 32
• Connettore SC/APCnnettore F femmina
CARATTERISTICHE ELETTRICHE
• Alimentazione - VDC / A 12 / 1
• Consumo max 480mA
• Connettore Jack 5,5 / 2,1 mm femmina
LED DI STATO
• Alimentazione elettrica (PS) Led acceso ON / Led spento OFF
• Potenza ottica in uscita (OPT) Led verde OK / Led spento problema laser ottico
CONDIZIONI AMBIENTALI
• Temperatura di utilizzo °C -10 ÷ 50
CARATTERISTICHE FISICHE
• Materiale in lega Zamak
• Dimensioni (L x A x P) - mm 147 x 137 x 30
• Contenuto della confezione Trasmettitore ottico
• Alimentatore
• Manuale d'istruzione
