Trasmettitore Ottico SAT Wideband e DTT in uscita Fibra ottica

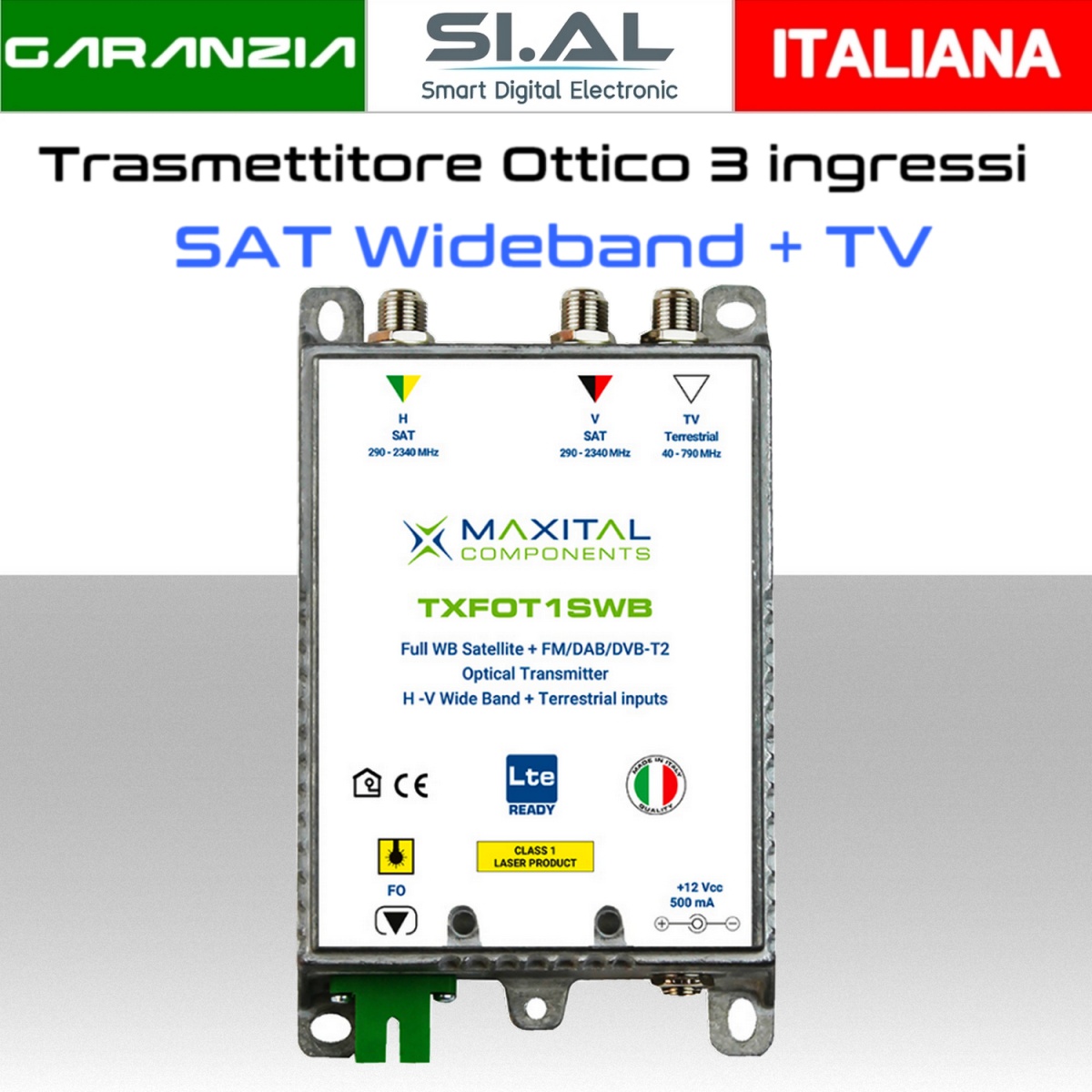

Modulo di trasmissione in fibra ottica TXFOT1SWB di Maxital, adatto a convertire da coassiale i segnali d'ingresso satellitari e digitali terrestri su un unico cavo in fibra ottica monomodale in distribuzione FTTH ,con questo trasmettitore ottico è possibile gestire fino a 32 snodi.(per il satellite necessita l'utilizzo di un LNB illuminatore Wideband mentre per il DTT da una centralino di testa). E' dotato di Diodi laser DFP Multi Quantum Well (MQW)con Tripla lunghezza d'onda ottica con WDM integrato su singola fibra monomodale,con bassa figura di rumore ,equipaggiato di laser a lunga durata è fornito di Custodia in lega pressofusa in zamak.
Con il trasmettitore i segnali TV e Sat vengono inviati grazie a tre laser ottici che lavorano su 3 diverse lunghezze d’onda ottica, convertendoli e distribuendoli in segnali su una fibra ottica monomodale,poi divisa tramite dispositivi come partitori,derivatori e attenuatori fino a raggiungere molteplici connessioni ottiche.

Specifiche tecniche Trasmettitore ottico

INGRESSI SAT WIDEBAND
• 2 ingressi SAT V-H
• Gamma frequenza 290 ÷ 2340MHz
• Livello d'ingresso 75 ÷ 85 dB
• Impedenza nominale 75 Ohm
• Perdita di ritorno > 4dB
• Connettori F femmina
INGRESSO DTT / DAB / FM
• 1 Ingresso
• Gamma frequenza 47 ÷ 790MHz
• Livello d'ingresso 75 ÷ 85dB
• Impendenza nominale 75Ohm
• Perdita di ritorno > 8dB
• Connettore F femmina
USCITA OTTICA
• Tipo fibra ottica Monomodale 9/125
• Potenza ottica laser 9 dBm (tipico)
• Numero massimo di nodi di riconversione ottica 32 ( 32 appartamenti )
• Connettore SC/APC
CARATTERISTICHE ELETTRICHE
• Alimentazione VDC / A 12 / 1
• Consumo max 300 mA
• Connettore Jack 5,5 / 2,1 mm femmina
LED di FUNZIONE
• Alimentazione elettrica (PS) Led verde ON / Led spento OFF
• Potenza ottica in uscita (OPT) Led verde OK / Led spento problema laser ottico
CONDIZIONI AMBIENTALI
Temperatura di utilizzo -10 - 50 °C
CARATTERISTICHE
• materiale  in lega Zamak
• Dimensioni (L x A x P) 83 x 137 x 30 mm
• Peso 590 gr.
• Contenuto della confezione Trasmettitore ottico
• Alimentatore
• Manuale d'istruzione
