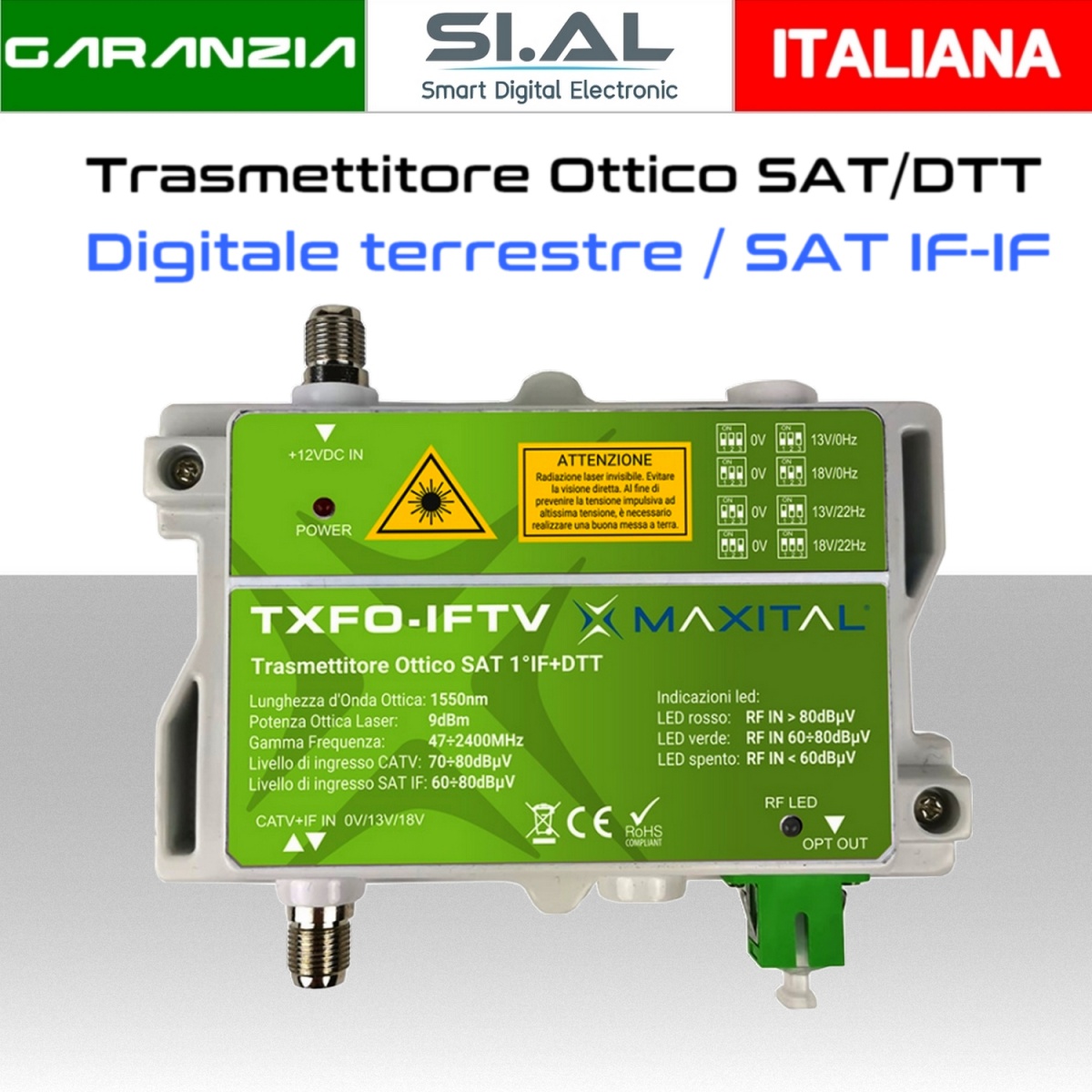

Trasmettitore Ottico segnale TV/SAT IF-IF in fibra ottica

Modulo di trasmissione in fibra ottica TXFO-IFTV di Maxital, adatto a convertire da coassiale (classico segnale d'antenna)a fibra ottica i segnali d'ingresso del digitale terrestre con una selezione di 32 trasponder satellitari convertiti in IF-IF, utilizzando un'unico cavo monomodale per la distribuzione in FTTH.Con questo trasmettitore ottico di ultima generazione è possibile gestire fino a 32 ricevitori RXFO-IFTV e RXFO-IFTVM diventando un'ottima soluzione di distribuzione del segnale DVB-T2 e DVB-S2 sopratutto quando si hanno problemi di tratte molto lunghe Tipo su strutture hospitality HOTEL, grandi e piccoli alberghi, villaggi turistici, ospedali, case di riposo, condomini,campeggi.L'installazione di un impianto in fibra ha costi similari a quelli della distribuzione tradizionale tramite cavo coassiale, ma offre dei vantaggi assoluti,si può realizzare senza modificare la distribuzione interna dei locali e senza grandi opere murarie, infatti il cavo in fibra ottica essendo completamente dielettrico (isolante)non conduce elettricità, può essere posato all'interno dell'impianto elettrico esistente grazie alle sue caratteristiche flessibili e dimensioni molto più sottili di un tradizionale cavo coassiale non avrete problemi di posatura.

CARATTERISTICHE

INGRESSO RF
• Numero ingressi : 1
• Gamma frequenza: 47 ÷ 2400 MHz
• Livello d'ingresso RF: CATV: 70÷ 80; IF 60 ÷ 80dB
• Impedenza: 75Ohm
• Perdita di ritorno: >= 12dB
• Linearità: ± 0,75dB
• Rapporto segnale / rumore (C/N): >= 52dB
• Composite Secondo Order (CSO): >= 60dB
• Composite Triple Beat (CTB): >= 63dB
• Connettore F femmina
USCITA OTTICA
• Tipo fibra ottica monomodale 9/125
• Potenza ottica laser 9dBm
• Lunghezza ottica uscita 1550nm
• 32 Numero max. nodi di riconversione ottica
• Perdita di ritorno >= 45dB
• Connettore SC/APC
CARATTERISTICHE ELETTRICHE
• Alimentazione 12 / 1,5 VDC/A
• Telealimentazione - VDC/mA 0-13-18 / 500 max
• Consumo • Connettore F femmina
LED DI STATO
• Alimentazione elettrica (POWER) Led rosso ON / Led spento OFF
• Potenza RF in ingresso (RF) Led rosso segnale > 80dBµV
• Led Verde segnale = 60 ÷ 80 dBµV
• Led spento segnale <60dbµV
CARATTERISTICHE FISICHE
• Dimensioni ( L x A X P) 155 x 39 x 118 mm
• Peso 260 gr.
• Trasmettitore ottico
• Alimentatore
• Manuale d'istruzione
