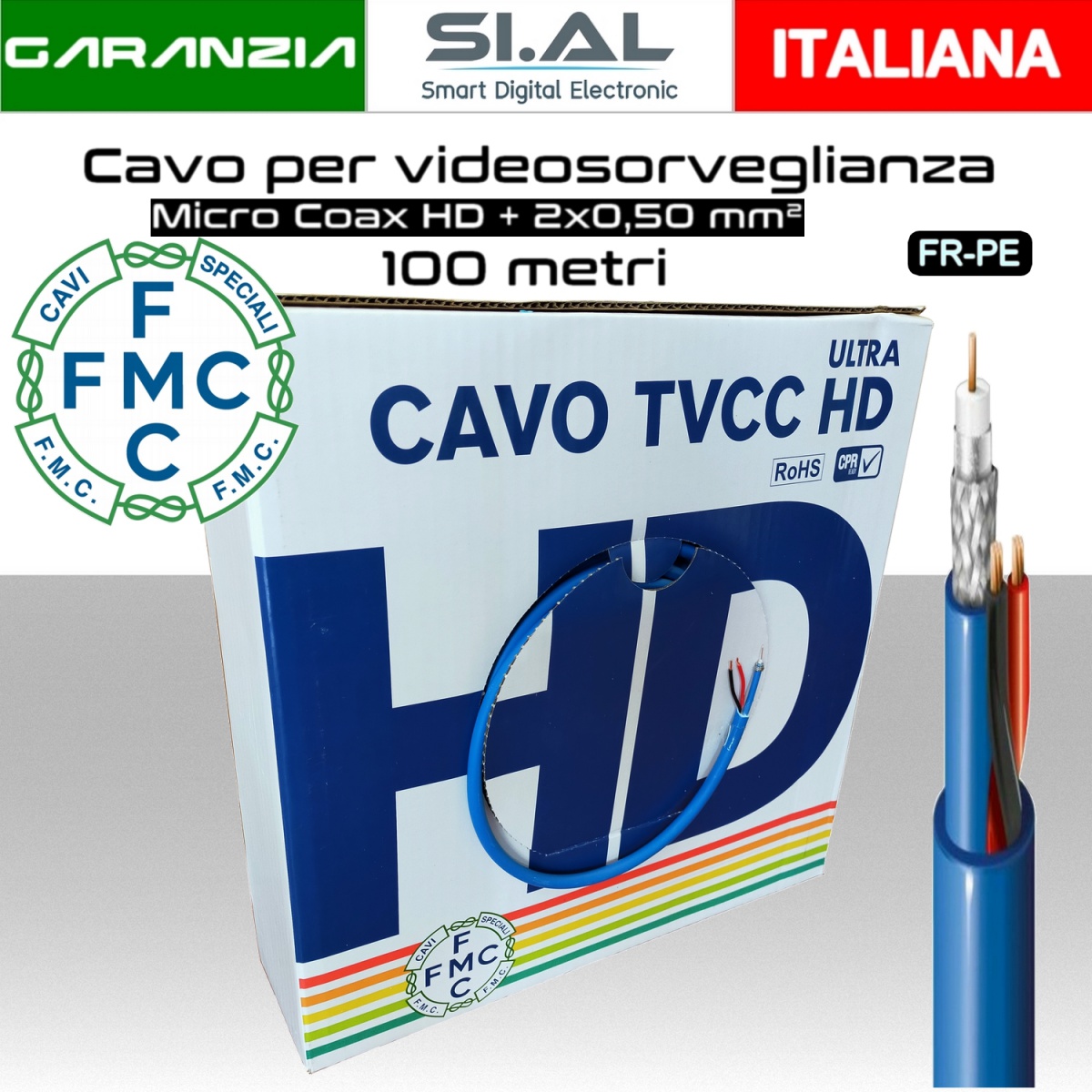

Cavo per telecamere con alimentazione 2x50 mm per posa interna- esterna ed interrata impianti TVCC HD-SDI Modello FMC cavi speciali

Cavo coassiale per videosorveglianza HD, certificato,specifico per impianti di videosicurezza composto internamente da un cavo micro coassiale in rame puro e da 2 fili conduttori di alimentazione da 0,50mm.Questo cavo puo' essere adoperato sia in ambienti interni che esterni e in cavidotti. Prodotto di alta qualita FMC cavi speciali Milano.

Modello MX2050H100

SPECIFICHE TECNICHE

A - Cavo coassiale
Conduttore interno: Rame rosso
Diametro del conduttore: 0,40 ± 0.02 mm
Dielettrico: Polietilene espanso a gas
Diametro del dielettrico: 1,75 ± 0,10 mm
Conduttore esterno
I° schermo: Nastro Al/Pet/Al
II° schermo: Treccia in TCCA
Copertura: ≥ 90%
Guaina: FR-PE (UV resistant)
Spessore della guaina: 0,50 mm
Colore: Blu (Ral5015)
Diametro esterno: 2,90 ± 0.10 mm
B - Alimentazione
Conduttori: Rame rosso
Sezione nominale: 2 x 0,50 mm²
Dielettrico: PVC (UV resistant)
Colore: Rosso-Nero
A + B Cavo finito
Guaina esterna: FR-PE (UV Resistant)
Spessore della guaina: ≥ 0,50 mm
Colore: Blu (Ral5015)
Diametro esterno: 6,20 + 0,20 mm
Caratteristiche elettriche
A - Cavo coassiale
Impedenza: 75 ± 3 Ohms
Capacità: 58,6 ± 5 pF/m
Velocità di propagazione: 71,6%
Resistenza conduttore interno: 148,2 Ohm/Km @ 20° C
Resistenza conduttore esterno: 47,5 Ohm/Km @ 20° C
Max tensione di esercizio 24 Vdc
Isolamento del dielettrico: 1,0 kVdc
Tensione di prova della guaina: 2,0 kVac
B - Alimentazione
Resistenza in C.C. dei conduttori: ≤ 39,7 Ohm/Km
Resistenza di isolamento: ≥ 200MOhm/Km
Max tensione nominale: 50 Vac / 75 Vdc
Tensione di prova della guaina: 2,0 kVac
Attenuazione (dB/100 m @ 20C°)
1 MHz: 2,95 dB
3 MHz: 3,40 dB
5 MHz: 4,00 dB
10 MHz: 5,20 dB
50 MHz: 12,30 dB
100 MHz: 17,80 dB
230 MHz: 26,0 dB
470 MHz: 36,50 dB
740 MHz: 50,5 dB
1.480 MHz: 80,0 dB
2.150 MHz: 97,50 dB
3.000 MHz: 115,21 dB
Caratteristiche meccaniche
Temperatura operativa: -20°C/+70°C
Temperatura di installazione: -5°C/+40°C
Raggio minimo di curvatura: 8 volte il diametro
Peso: 54,0 gr/m
Reazione al fuoco
Euroclass: Eca EN50575:2014+A1:2016– D.o.P. Nr. 190001
Cavo adatto per la posa singola o a fascio dove non sono richiesti particolari accorgimenti contro il rischio di propagazione degli incendi sui cavi in fascio. Il cavo non è adatto per l’uso in aree a rischio rilevante in caso di incendio ove sia richiesto l’impiego di cavi non propaganti l’incendio a bassa emissione di fumi e gas tossici (Euro- class Cca,s1b,d1,a1 o maggiore).

Norme tecniche e standard applicabili
EN 50117.9.2 p.q.a* (ex EN 50117.2.4 p.q.a.*)
CEI UNEL 36762
SMPTE 292M – HD-SDI
RoHS 2002/95 EC & 2011/65 EC & Reach 2017/227
D. Lgs. 116/2020
2014/35 UE p.q.a.*(ex 2006/95 UE) – Direttiva LVD
2001/95 UE – Sicurezza generale dei prodotti
C.P.R. 305/2011
Marchio CE
*p.q.a.: per quanto applicabile
